In regelmäßigen Abständen veröffentlichen wir hier fachliche Beiträge und Wissenswertes rund um die Welt der Getriebetechnik.
- Drehmomentbedarf für Industrieantriebe berechnen
-
Drehmomentbedarf für Industrieantriebe berechnen
Wenn ein Antrieb im Feld zu klein ausgelegt ist, zeigt sich das selten im Leerlauf. Die Probleme treten unter Last auf - beim Anfahren, bei Lastspitzen, im Taktbetrieb oder bei wechselnden Reibwerten. Wer den Drehmomentbedarf für Industrieantriebe berechnen will, braucht deshalb mehr als eine Nennleistung aus dem Datenblatt. Entscheidend sind Lastfall, Beschleunigung, Übersetzung, Wirkungsgrade und die realen Betriebsbedingungen der Maschine.
Drehmomentbedarf für Industrieantriebe berechnen - worauf es ankommt
In der industriellen Praxis wird das erforderliche Drehmoment oft zu früh vereinfacht. Eine reine Betrachtung der Dauerlast reicht nur bei gleichförmigen Anwendungen mit stabiler Drehzahl und konstanter Belastung. Viele Antriebe arbeiten jedoch zyklisch, mit Start-Stopp-Betrieb, reversierenden Bewegungen oder kurzfristig hohen Spitzenmomenten. Genau dort entscheidet die Auslegung über Standzeit, thermische Reserve und Prozesssicherheit.
Das erforderliche Motordrehmoment ergibt sich grundsätzlich aus der Last an der Arbeitsmaschine, bezogen auf die jeweilige Drehzahl und unter Berücksichtigung der Übersetzung. Hinzu kommen Anfahrmomente, Trägheitsmomente der bewegten Massen und Verluste im Getriebe, in Kupplungen oder Lagerstellen. Je dynamischer die Anwendung, desto wichtiger wird die Betrachtung des gesamten Lastprofils statt eines einzelnen Betriebspunktes.
Der rechnerische Einstieg: Lastmoment, Drehzahl, Leistung
Die Basis ist das Lastmoment an der Abtriebsseite. Für rotierende Anwendungen gilt der bekannte Zusammenhang zwischen Leistung, Drehzahl und Drehmoment:
T = 9550 x P / n
Dabei ist T das Drehmoment in Nm, P die Leistung in kW und n die Drehzahl in min-1. Diese Formel ist hilfreich, wenn Leistung und Drehzahl bekannt sind. Für die eigentliche Auslegung reicht sie allein jedoch selten aus, weil das reale Lastmoment häufig nicht aus einer konstanten Leistung stammt, sondern aus Prozesskräften, Reibung oder Gewichtskräften.
Bei Förderern, Extrudern, Rührwerken, Winden oder Fahrantrieben muss deshalb zunächst die mechanische Last an der Arbeitsseite bestimmt werden. Bei linearen Bewegungen wird aus Kraft und Radius beziehungsweise Spindelsteigung ein Drehmoment abgeleitet. Bei Hubwerken oder Winden spielt das Seilzugmoment eine zentrale Rolle. Bei Schnecken, Mischern oder Extrudern dominieren häufig verfahrensbedingte Widerstände, die nicht linear mit der Drehzahl verlaufen.
Wer an dieser Stelle mit zu groben Annahmen arbeitet, erhält eine rechnerisch saubere, aber technisch unbrauchbare Auslegung. Gerade bei Sondermaschinen ist die Plausibilisierung mit Erfahrungswerten deshalb oft ebenso wichtig wie die Formel selbst.
Lastmomente richtig erfassen
Für eine belastbare Auslegung sollte das Lastmoment in mindestens drei Zuständen betrachtet werden: Anfahren, Dauerbetrieb und Spitzenlast. In vielen Anwendungen liegt das höchste Drehmoment nicht im Nennpunkt, sondern beim Losbrechen, beim Beschleunigen oder bei einem kurzzeitigen Prozessereignis.
Das statische Lastmoment umfasst alle widerstehenden Momente im stationären Betrieb. Dazu zählen Reibung, Prozesskräfte, Hanglasten oder konstante Materialbelastungen. Das dynamische Zusatzmoment entsteht durch Beschleunigung der Gesamtträgheit. Dafür gilt:
T_B = J x alpha
J ist das auf die betrachtete Welle bezogene Massenträgheitsmoment, alpha die Winkelbeschleunigung. In Getriebeantrieben ist dabei wichtig, alle Trägheiten sauber auf Motor- oder Abtriebsseite umzurechnen. Fehler in diesem Schritt führen schnell zu deutlich falschen Ergebnissen, insbesondere bei hohen Übersetzungen.
In Anwendungen mit grossen rotierenden Massen - etwa Rührwerken, Trommeln, Wicklern oder Extrudern - kann das Beschleunigungsmoment den stationären Lastanteil zeitweise deutlich übersteigen. Umgekehrt gibt es langsamlaufende Schwerlastantriebe, bei denen weniger die Dynamik als vielmehr die Dauerbelastung und die zulässige Gehäuse- und Verzahnungsauslegung massgebend sind.
Übersetzung und Wirkungsgrad nicht nur als Nebenwerte behandeln
Sobald ein Getriebe eingesetzt wird, muss das Lastmoment über die Übersetzung auf die Antriebsseite umgerechnet werden. Vereinfacht gilt:
T_M = T_L / (i x eta)
T_M ist das erforderliche Motordrehmoment, T_L das Lastmoment an der Abtriebsseite, i die Übersetzung und eta der Gesamtwirkungsgrad. In der Praxis wird der Wirkungsgrad gelegentlich vernachlässigt, obwohl er bei mehrstufigen Getrieben, ungünstigen Betriebszuständen oder zusätzlichen Übertragungselementen relevant sein kann.
Ebenso wichtig ist die Richtung der Leistungsbetrachtung. Ein hoher Wirkungsgrad reduziert das erforderliche Eingangsdrehmoment, ändert aber nichts an der mechanischen Belastung auf der Abtriebsseite. Für die Auswahl von Getriebe, Welle, Kupplung und Lagerung bleibt daher immer das tatsächlich auftretende Lastmoment am jeweiligen Bauteil entscheidend.
Bei reversierendem Betrieb, Stossbelastungen oder häufigem Starten ist ausserdem nicht nur das mittlere Drehmoment relevant, sondern auch die Wechselbeanspruchung. Ein Getriebe, das den Nennwert rechnerisch erfüllt, kann unter ungünstigem Lastkollektiv trotzdem zu klein sein.
Sicherheitsfaktoren: notwendig, aber nicht pauschal
Sicherheitsfaktoren gehören zur Auslegung, sollten aber nicht schematisch angesetzt werden. Ein pauschaler Zuschlag von 20 oder 30 Prozent kann bei einer ruhigen Förderanwendung ausreichend sein und bei einem schlagartig belasteten Windenantrieb deutlich zu niedrig ausfallen.
Sinnvoll ist eine differenzierte Betrachtung nach Betriebsart, Lastkollektiv, Schalthäufigkeit, Umgebungseinflüssen und erwarteter Lebensdauer. Staub, Temperatur, unregelmässige Materialaufgabe, schwankende Reibwerte oder Medienkontakt verändern die Lastannahmen zum Teil erheblich. Auch die Frage, ob ein Antrieb 8 Stunden im Einschichtbetrieb oder 24 Stunden im Dauerbetrieb läuft, beeinflusst die Auslegung direkt.
Für technische Einkäufer ist hier ein häufiger Zielkonflikt sichtbar: Eine knappe Auslegung spart zunächst Bauraum und Investitionskosten, erhöht aber das Risiko von Ausfällen und reduziert Reserven für spätere Prozessänderungen. Eine zu grosse Auslegung verbessert die Reserve, kann jedoch Regelverhalten, Energiebedarf und Systemkosten verschlechtern. Die richtige Dimensionierung liegt selten am oberen oder unteren Rand, sondern in der sauberen Abstimmung auf den realen Einsatzfall.
Typische Fehler bei der Berechnung
Viele Fehlauslegungen beginnen nicht bei der Formel, sondern bei den Eingangsdaten. Häufig werden Nenndaten der Maschine mit tatsächlichen Betriebsdaten verwechselt. Ein weiteres Problem ist die Annahme konstanter Lasten, obwohl der Prozess in Wirklichkeit zyklisch oder stossartig arbeitet.
Ebenfalls kritisch ist die unvollständige Erfassung der Trägheiten. Werden Kupplungen, Trommeln, Anbauteile oder das Produkt selbst nicht berücksichtigt, fällt das berechnete Beschleunigungsmoment zu niedrig aus. Bei linearen Achsen wird zudem oft die Umrechnung von translatorischer Masse in ein äquivalentes Trägheitsmoment unterschätzt.
Bei Getrieben ist schliesslich zwischen thermischer und mechanischer Belastbarkeit zu unterscheiden. Ein Antrieb kann das Spitzendrehmoment mechanisch aufnehmen, thermisch aber im Dauerbetrieb an seine Grenzen kommen. Besonders bei kompakten Einbauräumen und niedrigen Abtriebsdrehzahlen sollte dieser Punkt früh geklärt werden.
So wird aus der Berechnung eine belastbare Auslegung
Eine brauchbare Vorgehensweise beginnt mit dem Lastprofil. Erfasst werden sollten Drehzahlbereiche, Lastzustände, Beschleunigungszeiten, Taktzahlen, Drehrichtungswechsel und Betriebsstunden. Erst daraus lässt sich ableiten, welches Dauer-, Spitzen- und Beschleunigungsmoment tatsächlich erforderlich ist.
Im nächsten Schritt werden die Massen und Trägheiten auf die relevanten Wellen bezogen und die Übersetzung definiert. Danach folgt die Berücksichtigung der Wirkungsgrade und der anwendungsspezifischen Zuschläge. Wenn Bremsvorgänge, rücktreibende Lasten oder Not-Halt-Fälle auftreten, gehören auch diese Lastfälle in die Auslegung.
Für viele industrielle Anwendungen ist es sinnvoll, nicht nur den rechnerischen Mindestwert zu bestimmen, sondern ein technisch sinnvolles Auslegungsfenster. Dieses Fenster berücksichtigt Reserven für Fertigungstoleranzen, Alterung, geänderte Betriebsstoffe oder spätere Prozessanpassungen. Genau an diesem Punkt zeigt sich der Unterschied zwischen einer reinen Produktwahl und einer anwendungsgerechten Antriebsauslegung.
Hans Meier AG unterstützt solche Auslegungen dort, wo hohe Drehmomente, anspruchsvolle Einbausituationen oder kundenspezifische Schnittstellen eine Standardbetrachtung nicht ausreichen lassen. Gerade bei Planetengetrieben, Flanschgetrieben, Fahrantrieben, Seilwinden- oder Extruder-Anwendungen entscheidet die Präzision der Vorabklärung oft über die Betriebssicherheit im späteren Einsatz.
Drehmomentbedarf für Industrieantriebe berechnen bei typischen Anwendungen
Je nach Anwendung verschiebt sich der Schwerpunkt der Berechnung. Bei Förderanlagen stehen meist gleichförmige Lasten, Anfahrverhalten und Betriebsfaktoren im Vordergrund. Bei Winden und Hubwerken sind Seilkraft, Trommeldurchmesser, Sicherheitsanforderungen und Haltefunktionen massgebend. Rührwerke benötigen oft hohe Anfahrmomente bei vergleichsweise niedrigen Drehzahlen, während Fahrantriebe zusätzlich Rollwiderstände, Steigungen und dynamische Lastwechsel berücksichtigen müssen.
Extruder und prozessnahe Schwerlastantriebe verlangen eine besonders genaue Betrachtung von Dauerlast, Temperatur und Überlastspitzen. Hier reicht die reine Nennmomentbetrachtung fast nie aus. Entscheidend ist, wie sich das Lastkollektiv über die Zeit verteilt und welche Reserven das System unter realen Produktionsbedingungen benötigt.
Wer den Drehmomentbedarf nur aus Tabellenwerten ableitet, erhält schnell einen Anhaltspunkt, aber noch keine belastbare Spezifikation. Erst wenn Lastmoment, Trägheit, Übersetzung, Wirkungsgrad und Betriebsfaktor zusammengeführt werden, entsteht eine Auslegung, die im industriellen Alltag trägt. Genau deshalb lohnt es sich, die Berechnung nicht als Rechenschritt, sondern als Teil der gesamten Antriebskonzeption zu verstehen - besonders dann, wenn hohe Verfügbarkeit und lange Standzeiten gefordert sind.
Copyright © April 2026 by hans meier ag
- Antriebskomponenten für Sondermaschinen auswählen
-
Antriebskomponenten für Sondermaschinen auswählen
Wenn Konstruktion, Bauraum und Prozessanforderung nicht in ein Standardschema passen, wird die Antriebsauswahl schnell zum Engpass. Genau dann zeigt sich, worauf es ankommt, wenn Sie Antriebskomponenten für Sondermaschinen auswählen: Nicht der Katalog entscheidet, sondern das Zusammenspiel aus Lastfall, Einbausituation, Regelverhalten und Lebensdauer.
Sondermaschinen entstehen selten unter idealen Randbedingungen. Häufig sind hohe Drehmomente auf engem Bauraum gefordert, dazu spezielle Wellenabgänge, anspruchsvolle Taktzeiten oder wechselnde Lasten. Wer den Antrieb zu früh nur nach Nenndaten auswählt, riskiert spätere Korrekturen bei Erwärmung, Lagerbelastung, Positioniergenauigkeit oder Servicezugang. Eine saubere Auslegung beginnt deshalb immer bei der Anwendung - nicht bei der einzelnen Komponente.
Antriebskomponenten für Sondermaschinen auswählen - vom Lastfall her
Die zentrale Frage lautet nicht, welches Getriebe verfügbar ist, sondern welche mechanische Aufgabe tatsächlich gelöst werden muss. Dazu gehören Drehmoment, Drehzahl, Übersetzung, Einschaltdauer, Lastkollektiv und die Art der Bewegung. Ein Hubantrieb verhält sich anders als ein Fahrantrieb, ein Extruder anders als ein indexierendes Transfersystem.
In der Praxis wird oft nur mit einem Spitzenmoment gerechnet. Für die Auswahl ist das zu wenig. Relevant sind auch Beschleunigungsmomente, Bremsmomente, Stoßbelastungen und die Häufigkeit der Lastwechsel. Gerade bei Sondermaschinen mit stark wechselnden Betriebszuständen entscheidet das Lastprofil über Getriebegröße, Kupplungsauslegung und Motordimensionierung.
Ebenso wichtig ist die Kenntnis der tatsächlichen Betriebsdauer. Läuft die Maschine im Dreischichtbetrieb, im Intervall oder nur mit kurzen Hochlastphasen? Ein Antrieb, der auf dem Papier ausreichend erscheint, kann unter realem thermischem Dauerstress an seine Grenzen kommen. Umgekehrt führt eine rein konservative Überdimensionierung oft zu unnötigen Kosten, höherer Massenträgheit und ungünstigem Regelverhalten.
Drehmoment ist nicht gleich Drehmoment
Bei der Auslegung müssen Nennmoment, Spitzenmoment und äquivalentes Betriebsmoment sauber getrennt werden. Hinzu kommt die Frage, an welcher Stelle im Antriebsstrang diese Werte anliegen. Besonders bei mehrstufigen Übersetzungen oder bei Anwendungen mit hohen Massenträgheiten können sich daraus deutliche Unterschiede ergeben.
Für technische Einkäufer ist hier ein typischer Zielkonflikt relevant: Eine kompakte Lösung spart Bauraum, arbeitet aber unter Umständen näher an der Belastungsgrenze. Eine größere Baugröße bietet Reserven, erhöht jedoch Gewicht, Kosten und teilweise auch den Integrationsaufwand. Entscheidend ist deshalb nicht maximale Größe, sondern eine belastbare Auslegung auf den realen Betriebspunkt.
Bauraum, Einbaulage und Schnittstellen bestimmen die Komponente
Viele Sondermaschinen scheitern nicht an der Leistung, sondern an der Geometrie. Flanschbild, Wellenanschluss, Hohlwelle, Schrumpfscheibe, Stützarm oder Abtriebsradiallast - all diese Punkte beeinflussen, welche Antriebskomponenten überhaupt sinnvoll einsetzbar sind. Wer nur auf Übersetzung und Drehmoment schaut, blendet die spätere Integration aus.
Planetengetriebe sind oft dann im Vorteil, wenn hohe Leistungsdichte und kompakte Bauform gefragt sind. Aufsteckgetriebe eignen sich für bestimmte direkte Maschinenanbindungen, während Flanschgetriebe dort sinnvoll sind, wo definierte Schnittstellen und präzise Einbausituationen gefordert sind. Bei sehr hohen Drehmomenten oder branchenspezifischen Lastfällen kommen Sonderbauformen und projektspezifische Konfigurationen ins Spiel.
Auch die Einbaulage beeinflusst die Auswahl. Schmierung, Dichtkonzept und Lagerung verhalten sich horizontal anders als vertikal. In mobilen Anwendungen kommen zusätzlich Schwingungen, wechselnde Neigungswinkel und dynamische Außeneinflüsse hinzu. In stationären Industrieanlagen stehen dagegen oft Dauerlast, Temperaturhaushalt und Wartungszugänglichkeit im Vordergrund.
Schnittstellen früh definieren
Ein häufiger Fehler liegt darin, die mechanischen Schnittstellen erst spät zu fixieren. Dann wird das Getriebe zwar leistungsseitig passend ausgewählt, kollidiert aber mit Motoradapter, Sensorik, Schutzhaube oder angrenzender Maschinenstruktur. Früh geklärte Anschlussmaße, Wellenformen und Befestigungspunkte reduzieren spätere Iterationen deutlich.
Motor, Getriebe und Kupplung als System betrachten
Sobald Sondermaschinen dynamisch, präzise oder hoch belastet arbeiten, reicht die isolierte Betrachtung einzelner Komponenten nicht aus. Motor, Getriebe und Kupplung müssen als Einheit ausgelegt werden. Das gilt besonders bei Servoanwendungen, hochdynamischen Taktanlagen oder Systemen mit reversierendem Betrieb.
Die Motorauswahl beeinflusst Drehmomentverlauf, Überlastfähigkeit und Regelqualität. Das Getriebe bestimmt Übersetzung, Verdrehspiel, Wirkungsgrad und Lagerbelastung. Die Kupplung übernimmt nicht nur die Verbindung, sondern kompensiert je nach Ausführung Fluchtungsfehler, dämpft Schwingungen oder schützt vor Lastspitzen. Wenn diese drei Elemente nicht zusammenpassen, entstehen Probleme, die sich später nur mit hohem Aufwand korrigieren lassen.
Bei Positionieraufgaben ist beispielsweise nicht nur das Spiel des Getriebes relevant, sondern auch die Torsionssteifigkeit des Gesamtsystems. Bei stark stoßenden Anwendungen wiederum kann eine passende Kupplung entscheidend dafür sein, dass Getriebe und Motor nicht mit jedem Lastsprung unmittelbar beaufschlagt werden. Es gibt daher keine pauschal beste Lösung - nur eine technisch stimmige Kombination.
Umgebungsbedingungen werden oft unterschätzt
Wer Antriebskomponenten für Sondermaschinen auswählen will, muss die Einsatzbedingungen genauso ernst nehmen wie die Leistungsdaten. Staub, Feuchtigkeit, Reinigungsmedien, Korrosionsbelastung oder hohe Umgebungstemperaturen wirken direkt auf Dichtung, Schmierstoff und Lagerlebensdauer. In manchen Anwendungen ist die Schutzart ausschlaggebend, in anderen die Materialwahl oder ein angepasstes Dichtsystem.
Auch Prozessbesonderheiten spielen hinein. Bei Extrusionsanwendungen stehen andere thermische und mechanische Anforderungen im Raum als bei Winden, Fahrantrieben oder Mischsystemen. Langsame, hochdrehmomentige Dauerläufer verlangen eine andere Getriebecharakteristik als schnell taktende Achsen mit häufigem Start-Stopp-Betrieb.
Für den Betreiber ist dabei die Wartungsstrategie mitentscheidend. Soll der Antrieb möglichst wartungsarm laufen, oder ist ein definierter Servicezyklus akzeptabel? Muss ein Aggregat im Feld schnell austauschbar sein? Wird eine hohe Verfügbarkeit wichtiger gewichtet als ein minimaler Erstpreis? Solche Fragen gehören in die Auswahlphase und nicht erst in den Betrieb.
Typische Fehler bei der Auswahl vermeiden
In der Praxis wiederholen sich einige Schwachstellen. Sehr häufig werden Sicherheitsfaktoren unscharf angesetzt. Entweder wird zu knapp gerechnet, weil nur der ideale Betriebspunkt betrachtet wird, oder zu hoch, ohne die Auswirkungen auf Dynamik und Kosten zu prüfen. Beides ist ungünstig.
Ebenso kritisch ist die Vernachlässigung externer Kräfte. Radial- und Axiallasten am Abtrieb, Stoßmomente aus dem Prozess oder Rückwirkungen aus nachgelagerten Baugruppen werden in frühen Projektphasen oft unvollständig erfasst. Später zeigen sich dann Lagerprobleme, Dichtungsverschleiß oder unzulässige Wellendurchbiegungen.
Ein weiterer Punkt betrifft die Verfügbarkeit von Varianten. Bei Sondermaschinen ist Individualisierung oft notwendig, aber nicht jede Anpassung ist wirtschaftlich oder in der gewünschten Zeit realisierbar. Sinnvoll ist deshalb eine Auswahl, die technische Passgenauigkeit mit realistischen Liefer- und Fertigungsbedingungen verbindet.
Welche Getriebe- und Antriebslösung passt zur Anwendung?
Die passende Lösung ergibt sich aus der Anwendungsklasse. Für kompakte Maschinenachsen mit hoher Leistungsdichte sind Planetengetriebe häufig eine geeignete Basis. Bei schweren Industrieanwendungen mit hohen Abtriebsdrehmomenten kommen andere Bauarten in Betracht, insbesondere wenn Lagerkräfte, Abtriebsgeometrie oder Montagekonzept spezielle Anforderungen stellen.
Für mobile Maschinen ist die Kombination aus Fahrantrieb, Achssystem und gegebenenfalls Hydraulikaggregat oft systembestimmend. Bei Seilwinden stehen Bremsintegration, Lastsicherheit und Trommelanbindung stärker im Fokus. Extruder-Getriebe müssen dagegen auf langanhaltende hohe Drehmomente und prozessspezifische thermische Bedingungen ausgelegt sein.
Genau an dieser Stelle zeigt sich der Wert einer technischen Vorauswahl. Ein breites Produktspektrum ist hilfreich, aber erst die anwendungsspezifische Einordnung macht daraus eine belastbare Lösung. Hans Meier AG arbeitet deshalb nicht nur komponentenbezogen, sondern antriebsseitig aus der Maschine heraus gedacht.
So läuft eine saubere Auslegung in der Praxis ab
Am Anfang stehen wenige, aber entscheidende Daten: Lastprofil, Drehzahlbereich, gewünschte Übersetzung, Einbauraum, Schnittstellen und Umgebungsbedingungen. Danach folgt die Prüfung der mechanischen Belastungen inklusive Radial- und Axialkräften, Trägheiten und Betriebsfaktoren. Erst dann lässt sich beurteilen, welche Getriebebauart und welche Konfiguration sinnvoll sind.
Im nächsten Schritt werden Motoranbindung, Kupplung und gegebenenfalls Bremse oder zusätzliche Peripherie abgestimmt. Dabei lohnt sich der Blick auf Montage, Servicezugang und spätere Ersatzteilstrategie. Ein Antrieb, der technisch passt, aber im Wartungsfall nur mit großem Demontageaufwand erreichbar ist, verursacht über die Laufzeit vermeidbare Kosten.
Schließlich geht es um Reserven mit Augenmaß. Eine Sondermaschine braucht Sicherheitsreserven, aber keine pauschale Überdimensionierung. Gute Auslegung bedeutet, Leistung, Lebensdauer, Wirtschaftlichkeit und Integrationsfähigkeit gleichzeitig im Blick zu behalten.
Wer früh sauber spezifiziert, spart im Projektverlauf meist an der richtigen Stelle: nicht bei der Technik, sondern bei Nacharbeit, Umbauten und ungeplanten Ausfällen.
Copyright © April 2026 by hans meier ag
- Hydraulik Aggregate Industrie richtig auslegen
-
Hydraulik Aggregate Industrie richtig auslegen
Wenn ein Aggregat im Feld zu warm wird, Druckspitzen nicht sauber beherrscht oder bei Kaltstart träge reagiert, liegt das selten an einem einzelnen Bauteil. In der Hydraulik Aggregate Industrie entscheidet die saubere Auslegung des Gesamtsystems darüber, ob eine Maschine im Dauerbetrieb stabil arbeitet oder früh vermeidbare Stillstände produziert. Für Konstrukteure, OEMs und Instandhalter zählt deshalb nicht nur die Nennleistung, sondern das Zusammenspiel aus Pumpe, Motor, Tank, Ventiltechnik, Filtration und thermischem Haushalt.
Hydraulik Aggregate Industrie: Was in der Praxis zählt
Ein Hydraulikaggregat ist kein Zubehör, sondern die Energiezentrale des hydraulischen Systems. Es stellt Druck und Volumenstrom bereit, definiert das dynamische Verhalten der Anwendung und beeinflusst direkt Wirkungsgrad, Lebensdauer und Wartungsaufwand. Gerade in industriellen Anwendungen mit Pressen, Spannsystemen, Hebeachsen, Werkzeugmaschinen, Prüfständen oder Sonderanlagen steigen die Anforderungen, sobald Taktzeiten, Lastwechsel oder Umgebungseinflüsse zunehmen.
In der Praxis zeigt sich schnell, dass Standardaggregate nur dann funktionieren, wenn Lastprofil, Einschaltdauer und Einbausituation innerhalb enger Grenzen bleiben. Sobald hohe Spitzendrücke, enge Bauräume, kundenspezifische Schnittstellen oder besondere Medien ins Spiel kommen, braucht es eine technische Auslegung mit Blick auf den realen Betrieb. Entscheidend ist dabei nicht nur, welche Leistung im Datenblatt steht, sondern welche Leistung unter den tatsächlichen Bedingungen dauerhaft verfügbar ist.
Die Auslegung beginnt nicht bei der Pumpe
Viele Projekte starten mit der Frage nach Druck und Förderstrom. Das ist richtig, greift aber zu kurz. Zuerst muss klar sein, welche Bewegung oder Kraft im Verbraucher benötigt wird, wie oft der Zyklus wiederholt wird und welche Reserven für Lastspitzen vorgesehen sind. Daraus ergeben sich Druckniveau, Volumenstrombedarf und die erforderliche Regelgüte.
Ebenso wichtig ist das Lastkollektiv. Eine Anlage mit kurzen Spitzenlasten und langen Pausen stellt andere Anforderungen als ein Aggregat im 24/7-Dauerbetrieb. Auch die Öltemperatur, der Start bei tiefen Umgebungstemperaturen, die Verschmutzungsanforderungen und der Geräuschpegel beeinflussen die Auswahl erheblich. Wer diese Punkte erst spät berücksichtigt, korrigiert später meist an Symptomen statt an der Ursache.
Druck ist nicht gleich Betriebsrealität
Der maximale Systemdruck allein sagt wenig über die Belastung des Aggregats aus. Relevant ist, wie lange welcher Druck anliegt, wie häufig Druckwechsel auftreten und welche Sicherheitsreserven gefordert sind. Druckspitzen durch schaltende Ventile, grosse Massenträgheiten oder ungünstige Leitungsführung können Komponenten stark beanspruchen, obwohl der nominelle Betriebsdruck unkritisch erscheint.
Deshalb lohnt sich ein genauer Blick auf die Druckverläufe. In vielen industriellen Anwendungen ist eine etwas differenziertere Ventilauslegung sinnvoller als das pauschale Überdimensionieren von Pumpe und Motor. Das spart Energie, reduziert Wärmeeintrag und schont die Komponenten.
Volumenstrom bestimmt Dynamik und Taktzeit
Der Volumenstrom entscheidet, wie schnell Zylinder oder Hydromotoren reagieren. Gleichzeitig beeinflusst er Druckverluste, Strömungsgeschwindigkeiten und damit den Gesamtwirkungsgrad. Zu knapp ausgelegte Aggregate führen zu trägen Bewegungen und instabilen Prozessen. Zu gross dimensionierte Lösungen verursachen unnötige Verluste, höhere Öltemperaturen und oft auch erhöhte Geräuschemissionen.
Gerade bei wechselnden Lastfällen ist zu prüfen, ob ein konstanter Volumenstrom überhaupt die richtige Lösung ist. In bestimmten Anwendungen kann eine bedarfsgerechte Regelung wirtschaftlicher und betrieblich sauberer sein als ein einfaches Konstantaggregat.
Zentrale Baugruppen und ihre Wechselwirkungen
Ein industrielles Hydraulikaggregat muss als funktionale Einheit betrachtet werden. Pumpe, Antriebsmotor, Tank, Filter, Ventile, Sensorik und Kühlsystem beeinflussen sich gegenseitig. Wer nur Einzelkomponenten optimiert, erreicht selten ein stabiles Gesamtergebnis.
Die Pumpenauswahl richtet sich nach Druckbereich, Geräuschverhalten, Wirkungsgrad und Regelanforderung. Zahnradpumpen sind in vielen Anwendungen wirtschaftlich und konstruktiv einfach. Bei höheren Anforderungen an Effizienz, Druckniveau oder Regelbarkeit kommen andere Pumpenkonzepte in Betracht. Die Entscheidung hängt vom Einsatzfall ab, nicht von einer allgemeinen Rangfolge.
Der Elektromotor muss nicht nur die rechnerische Leistung liefern, sondern auch Anlaufbedingungen, Taktbetrieb und thermische Reserven abdecken. Besonders bei häufigen Start-Stopp-Zyklen oder hohen Umgebungstemperaturen ist die thermische Auslegung entscheidend. Ein formal passender Motor kann im realen Betrieb trotzdem an die Grenze kommen.
Der Tank wird oft unterschätzt. Er dient nicht nur als Ölvorrat, sondern unterstützt Entlüftung, Beruhigung des Mediums und Temperaturhaushalt. Bei kompakter Bauweise sinkt zwar der Platzbedarf, gleichzeitig wird die Wärmeabfuhr schwieriger. Auch die Positionierung von Saug- und Rücklaufzonen sowie die Zugänglichkeit für Wartung sind konstruktiv relevant.
Thermik, Filtration und Ölpflege
Viele Probleme in Hydrauliksystemen beginnen nicht beim Druckaufbau, sondern bei der Temperatur und Ölreinheit. Ein zu hoher Wärmeeintrag verkürzt die Lebensdauer von Dichtungen und Öl, verschlechtert die Viskositätslage und verändert das Regelverhalten. Deshalb sollte die Verlustleistung früh abgeschätzt werden, statt erst nach Inbetriebnahme über Kühler oder grössere Tanks nachzudenken.
Die Kühlung kann luft- oder wasserbasiert erfolgen. Welche Variante geeignet ist, hängt von der Einbausituation, der verfügbaren Infrastruktur und der Lastcharakteristik ab. Wassergekühlte Lösungen sind kompakt und leistungsfähig, setzen aber stabile Medienbedingungen und zusätzliche Schnittstellen voraus. Luftkühlung ist konstruktiv einfacher, benötigt jedoch Raum und ist bei hohen Umgebungstemperaturen begrenzt.
Filtration ist kein Nebenthema. Der geforderte Reinheitsgrad richtet sich nach Ventiltechnik, Pumpentyp und Systemempfindlichkeit. Eine zu grobe Filtration erhöht den Verschleiss, eine überzogene Auslegung kann unnötige Druckverluste erzeugen. Sinnvoll ist ein abgestimmtes Konzept aus Rücklauffilter, gegebenenfalls Druckfilter und sauber gestalteten Wartungsintervallen.
Schnittstellen, Einbauraum und Servicezugang
In der Industrie entscheidet oft nicht nur die Hydraulikleistung, sondern die Integrationsfähigkeit des Aggregats. Rohrleitungsführung, elektrische Anbindung, Sensorik, Befüllung, Entlüftung und Wartungszugang müssen zur Maschine passen. Ein technisch starkes Aggregat verliert an Wert, wenn Filterelemente nur mit hohem Demontageaufwand gewechselt werden können oder Anschlüsse kollisionskritisch liegen.
Auch Schwingungen und Geräusche sollten früh berücksichtigt werden. Elastische Lagerung, saubere Leitungsführung und geeignete Schalldämmmassnahmen helfen, den Einbau in sensible Produktionsumgebungen zu erleichtern. Besonders bei innen aufgestellten Anlagen sind Schallemissionen häufig ein Freigabekriterium.
Wann Standard reicht und wann Sonderauslegung nötig ist
Nicht jede Anwendung benötigt eine vollständig kundenspezifische Lösung. Für einfache Spann-, Hub- oder Hilfsfunktionen mit klaren Betriebsdaten kann ein standardisiertes Aggregat wirtschaftlich sinnvoll sein. Voraussetzung ist allerdings, dass Druckbereich, Einschaltdauer, Temperaturfenster und Schnittstellen wirklich passen.
Sonderauslegungen werden dann relevant, wenn mehrere Randbedingungen gleichzeitig erfüllt werden müssen. Typische Fälle sind hohe Dauerlasten, begrenzter Bauraum, ungewöhnliche Einbaulagen, anspruchsvolle Regelaufgaben, redundante Sicherheitsanforderungen oder die Kombination mit spezifischen Antriebskomponenten. Genau an dieser Stelle zeigt sich der Unterschied zwischen Teilebeschaffung und technischer Systemlösung.
Hydraulik Aggregate Industrie für verschiedene Anwendungen
Je nach Einsatzgebiet verschieben sich die Prioritäten deutlich. In Werkzeugmaschinen und Spannhydrauliken stehen Dynamik, Wiederholgenauigkeit und saubere Regelbarkeit im Vordergrund. Bei Pressen oder Hubsystemen sind Druckstabilität, Sicherheitsfunktionen und Dauerfestigkeit zentral. In mobilen oder semi-mobilen Maschinen kommen zusätzlich Themen wie Schockbelastung, Schmutzeintrag und Temperaturwechsel dazu.
Auch Sondermaschinen verlangen häufig Kombinationen aus mechanischer und hydraulischer Auslegung. Wenn etwa Getriebe, Kupplungen und Hydraulikaggregat funktional zusammenarbeiten, müssen Drehmomentverlauf, Lastspitzen und Steuerungslogik gemeinsam betrachtet werden. Für viele industrielle Projekte ist genau diese Schnittstellenkompetenz entscheidend. Hans Meier AG begleitet solche Auslegungen mit Fokus auf die technisch passende Antriebslösung statt auf ein isoliertes Einzelprodukt.
Typische Fehler in der Projektphase
In frühen Projektphasen wird der Ölbedarf oft aus Idealwerten abgeleitet. Reibung, Leckage, Toleranzen und reale Taktprofile bleiben unberücksichtigt. Das führt zu Anlagen, die auf dem Prüfstand funktionieren, im Produktionsbetrieb aber zu warm werden oder ihre Zielzeiten nicht halten.
Ein weiterer Fehler ist die rein statische Betrachtung des Systems. Hydraulik reagiert auf Schaltvorgänge, Lastwechsel und Viskositätsänderungen. Wer diese Dynamik nicht mitdenkt, riskiert Druckschläge, instabile Bewegungen oder unnötigen Verschleiss. Auch die Wartung wird häufig zu spät einbezogen. Dabei spart ein servicefreundliches Layout über die Lebensdauer oft mehr Kosten als eine minimale Reduktion der Erstinvestition.
Worauf technische Entscheider bei der Auswahl achten sollten
Für die Spezifikation eines Aggregats sind einige Fragen besonders relevant: Welche Lastfälle treten tatsächlich auf, welche Temperaturen sind im Betrieb zu erwarten, wie hoch ist die erforderliche Regelgüte und welche Medien- oder Sauberkeitsanforderungen gelten? Ebenso wichtig sind verfügbare Einbauräume, Netzanschluss, Geräuschgrenzen und die geplante Instandhaltungsstrategie.
Je klarer diese Randbedingungen formuliert sind, desto zielgerichteter kann die Auslegung erfolgen. Das reduziert Rückfragen, beschleunigt die Projektierung und erhöht die Wahrscheinlichkeit, dass das Aggregat im späteren Einsatz ohne Nachbesserungen arbeitet. Eine präzise technische Spezifikation ist deshalb kein administrativer Schritt, sondern Teil der Anlagenqualität.
Wer Hydraulikaggregate für industrielle Anwendungen beschafft oder konstruiert, fährt mit einer nüchternen Systembetrachtung am besten: erst Lastprofil und Randbedingungen sauber erfassen, dann Komponenten auswählen, die im Zusammenspiel dauerhaft funktionieren.
Copyright © April 2026 by hans meier ag - Sondergetriebe für extreme Lastfälle
-
Sondergetriebe für extreme Lastfälle
Wenn Antriebe nicht nur hohe Drehmomente übertragen, sondern auch Stossbelastungen, wechselnde Lastspitzen und kritische Einbauräume beherrschen müssen, reichen Standardsysteme oft nicht mehr aus. Sondergetriebe für extreme Lastfälle werden genau für diese Situationen ausgelegt - dort, wo Verfügbarkeit, Sicherheit und Lebensdauer direkt von der richtigen Antriebsauslegung abhängen.
Typische Beispiele finden sich in Seilwinden, mobilen Arbeitsmaschinen, Extrudern, Schwerlastförderern, Rührwerken oder grossen Positionierantrieben. In diesen Anwendungen ist die Nennleistung nur ein Teil der Aufgabe. Entscheidend ist, wie sich das Getriebe unter realen Betriebsbedingungen verhält: bei häufigen Lastwechseln, hohen Massenträgheiten, radialen und axialen Zusatzkräften, ungünstigen Temperaturbereichen oder begrenztem Bauraum.
Warum Standardgetriebe bei extremen Lastfällen an Grenzen stossen
Ein Kataloggetriebe ist in vielen industriellen Anwendungen wirtschaftlich und technisch sinnvoll. Problematisch wird es dort, wo Lastkollektive deutlich vom üblichen Dauerbetrieb abweichen. Hohe Spitzenmomente, kurze Beschleunigungszeiten, reversierender Betrieb oder stark schwankende Prozesse führen zu Belastungen, die sich nicht sauber über einen einfachen Sicherheitsfaktor abdecken lassen.
Hinzu kommen Einflüsse aus der Umgebung. Staub, Feuchtigkeit, aggressive Medien oder starke Temperaturschwankungen verändern Schmierung, Dichtungskonzept und Werkstoffbeanspruchung. Wenn gleichzeitig grosse Lagerkräfte aus Trommeln, Ritzeln, Kettenrädern oder Schneckenwellen wirken, entsteht eine Auslegungssituation, in der die Verzahnung allein nicht der Engpass ist. Häufig bestimmen Lagerung, Gehäusesteifigkeit, Wellendurchmesser und Anschlussgeometrien die Grenzen des Systems.
Deshalb ist bei extremen Lastfällen nicht die Frage, ob ein Getriebe das Nenndrehmoment erreicht. Die entscheidende Frage lautet, ob das gesamte System den realen Lastfall dauerhaft und reproduzierbar beherrscht.
Sondergetriebe für extreme Lastfälle richtig auslegen
Die Auslegung beginnt nicht mit der Bauform, sondern mit dem Lastprofil. Wer nur Motorleistung, Drehzahl und Übersetzung betrachtet, unterschätzt das Risiko. Relevanter sind die tatsächlichen Drehmomentverläufe, die Einschaltdauer, die Zahl der Lastwechsel sowie die Dynamik im Antriebsstrang. Gerade bei schweren Massen und elastischen Kopplungen können kurzzeitige Überhöhungen auftreten, die auf dem Papier nicht sofort sichtbar sind.
Ebenso wichtig ist die genaue Beschreibung der mechanischen Schnittstellen. Werden hohe Radiallasten eingeleitet, etwa über Kettenräder, Seiltrommeln oder grosse Riemenscheiben, muss die Lagerung entsprechend dimensioniert werden. Bei vertikalen Achsen oder schräg angreifenden Kräften kommen Axiallasten hinzu. In solchen Fällen reicht es nicht, ein Standardgetriebe mit grösserem Sicherheitsfaktor zu wählen. Meist ist eine angepasste Lageranordnung oder eine speziell verstärkte Abtriebsseite erforderlich.
Auch das thermische Verhalten darf nicht isoliert betrachtet werden. Ein Getriebe kann mechanisch ausreichend ausgelegt sein und trotzdem thermisch an seine Grenze kommen. Niedrige Abtriebsdrehzahlen bei hohem Dauerlastanteil, schlechte Wärmeabfuhr im Maschinenraum oder hohe Umgebungstemperaturen führen dazu, dass die Öltemperatur und damit der Verschleiss steigen. Dann sind grösseres Ölvolumen, Kühlung oder eine andere Gehäuseausführung notwendig.
Welche Bauformen sich bei extremen Belastungen bewähren
Planetengetriebe werden häufig eingesetzt, wenn hohe Leistungsdichte und kompakte Bauweise gefordert sind. Durch die Lastverteilung auf mehrere Planetenstufen lassen sich sehr hohe Drehmomente auf engem Bauraum übertragen. Das ist besonders interessant für mobile Maschinen, Fahrantriebe, Winden oder kompakte Industrieanlagen. Ihre Stärke liegt dort, wo grosse Leistung bei begrenztem Einbauraum verlangt wird. Ihre Auslegung erfordert jedoch Sorgfalt bei Lagerung, Schmierung und Wärmemanagement.
Stirnrad- oder Flachgetriebe eignen sich, wenn eine klare, servicefreundliche Struktur und hohe mechanische Steifigkeit gefragt sind. Bei grossen Achsabständen, gut zugänglichen Einbausituationen oder speziellen Abtriebswellengeometrien sind sie oft die zweckmässigere Lösung. Besonders bei stationären Anlagen mit konstant hohen Lasten kann diese Bauform Vorteile bieten.

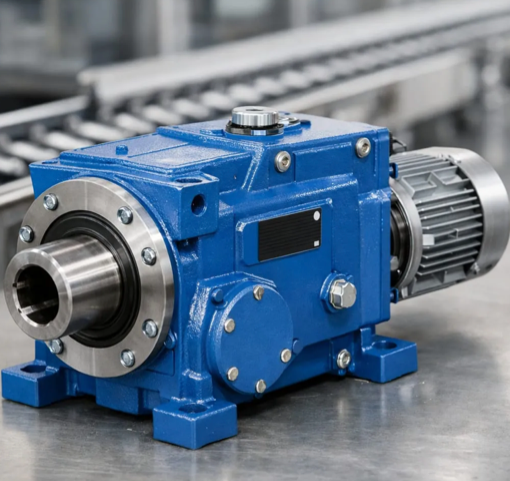

Aufsteckgetriebe sind interessant, wenn kompakte Direktanbindung an eine Maschinenwelle gefordert ist. In Schwerlastanwendungen muss dabei sehr genau geprüft werden, wie Drehmomentabstützung, Lagerkräfte und Wellenverbindung ausgeführt sind. Eine platzsparende Montage ist nur dann ein Vorteil, wenn die Lasten kontrolliert in die Struktur eingeleitet werden.
Für stark spezialisierte Anwendungen, etwa Extruder, Seilwinden oder Schwenkantriebe, sind Sonderlösungen oft die wirtschaftlichere Wahl als nachträgliche Anpassungen an Standardserien. Das gilt vor allem dann, wenn Prozesskräfte, Sicherheitsanforderungen und Einbaubedingungen bereits klar definiert sind.
Kritische Auslegungspunkte, die in der Praxis oft unterschätzt werden
Bei extremen Lastfällen ist die Verzahnung nur ein Teil des Gesamtsystems. Ein häufiger Schwachpunkt ist die Abtriebsseite. Grosse Trommeln, lange Hebelarme oder wechselnde Querkräfte belasten Lager und Gehäuse deutlich stärker als es die reine Drehmomentbetrachtung vermuten lässt. Wird hier zu knapp ausgelegt, entstehen erhöhte Flankenpressungen, Lagerverschleiss und im ungünstigen Fall Gehäuseverformungen.
Auch die Verbindung zwischen Getriebe und angetriebener Maschine ist kritisch. Passfeder, Schrumpfscheibe, Verzahnung oder Flanschverbindung müssen nicht nur das rechnerische Drehmoment, sondern auch Mikrobewegungen, Wechsellasten und Montagetoleranzen beherrschen. Viele Schäden entstehen nicht im Zahnrad, sondern an Übergängen und Schnittstellen.
Ein weiterer Punkt ist das Schmierkonzept. Extreme Lastfälle erzeugen lokal hohe Pressungen und Temperaturspitzen. Dabei spielen Ölviskosität, Additivierung, Umlaufschmierung und Filterung eine grössere Rolle als in gewöhnlichen Industrieantrieben. Je nach Einbaulage oder Betriebsweise kann eine einfache Tauchschmierung unzureichend sein. Das gilt besonders bei niedrigen Drehzahlen und hohen Lasten oder bei stark wechselnden Betriebszuständen.
Nicht zuletzt entscheidet die Steifigkeit des Gesamtsystems über das Betriebsverhalten. In hoch belasteten Antrieben wirken sich elastische Verformungen auf Lastverteilung, Geräuschverhalten und Lebensdauer aus. Wer nur das Getriebe optimiert, ohne Fundament, Anbaustruktur und Kupplung mitzudenken, löst oft nur einen Teil des Problems.
Sondergetriebe für extreme Lastfälle in typischen Anwendungen
Bei Seilwinden stehen hohe Zugkräfte, wechselnde Wickeldurchmesser und sicherheitsrelevante Bremsfunktionen im Vordergrund. Das Getriebe muss nicht nur das Dauer- und Spitzendrehmoment übertragen, sondern auch auf wechselnde Lastverhältnisse und dynamische Bremsmomente abgestimmt sein. Zusätzliche Lagerkräfte durch die Trommelanbindung sind dabei regelmässig ein Kernthema.
In Extrusionsanlagen wirken hohe, häufig langandauernde Prozessmomente bei gleichzeitig thermisch anspruchsvollen Bedingungen. Hier sind Getriebesteifigkeit, Verzahnungsreserve und saubere Lagerung der Extruderschnecke entscheidend. Schon kleine Abweichungen in der Auslegung können sich auf Prozessstabilität und Standzeit auswirken.

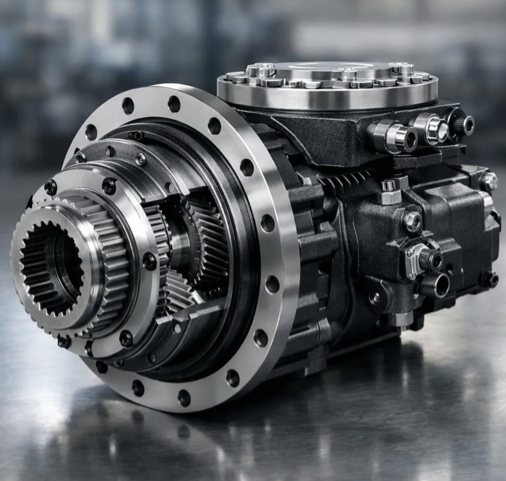

Fahrantriebe und Schwenkantriebe in mobilen Maschinen müssen kompakt bleiben und trotzdem Schocklasten, Reversierbetrieb und raue Umgebungsbedingungen beherrschen. Neben dem Drehmoment zählen Dichtungskonzepte, Korrosionsschutz und Widerstand gegen Verschmutzung. Die beste Verzahnung nützt wenig, wenn Feuchtigkeit oder abrasive Partikel in das System gelangen.
Schwerlastförderer, Mischer und grosse Rührwerke stellen andere Anforderungen. Dort dominieren oft hohe Massenträgheiten, lange Laufzeiten und wechselnde Produktzustände. Beim Anfahren können Belastungen auftreten, die deutlich über dem stationären Betrieb liegen. Entsprechend wichtig ist eine präzise Betrachtung der Lastkollektive statt einer pauschalen Überdimensionierung.
Was eine technisch belastbare Lösung ausmacht
Eine tragfähige Lösung entsteht dann, wenn Anwendung, Mechanik und Betrieb gemeinsam betrachtet werden. Dazu gehören reale Lastdaten, genaue Angaben zur Einbaulage, Informationen zu radialen und axialen Kräften, thermische Randbedingungen und die Beschreibung der gewünschten Lebensdauer. Erst auf dieser Basis lässt sich entscheiden, ob eine modifizierte Serienlösung genügt oder ein echtes Sondergetriebe erforderlich ist.
In der Praxis bewähren sich Konzepte, die genügend Reserve an den richtigen Stellen vorsehen. Mehr Nenndrehmoment allein ist selten die ganze Antwort. Oft sind es verstärkte Lagerungen, angepasste Abtriebswellen, optimierte Gehäuse, spezielle Dichtungssysteme oder eine abgestimmte Schmierung, die den Unterschied machen. Genau hier liegt der Wert einer technischen Auslegung, die nicht nur Produktdaten vergleicht, sondern den Lastfall versteht.
Für Maschinenbauer und Betreiber bedeutet das auch eine wirtschaftliche Abwägung. Ein grösseres Standardgetriebe kann kurzfristig attraktiv wirken, löst aber nicht automatisch Probleme bei Lagerkräften, Schnittstellen oder Einbausituationen. Umgekehrt ist eine Sonderlösung nicht in jedem Fall notwendig. Wenn die Anwendung sauber definiert ist, lässt sich häufig präzise bestimmen, wo Standard endet und wo kundenspezifische Anpassung beginnt.
Gerade bei anspruchsvollen Industrieantrieben ist deshalb frühe technische Klärung entscheidend. Wer Lasten, Betriebsweise und Anschlussbedingungen früh offenlegt, reduziert spätere Risiken bei Inbetriebnahme, Lebensdauer und Service. Hans Meier AG unterstützt solche Projekte mit technischer Auslegung und einem breiten Spektrum an Getriebe- und Antriebslösungen für hohe und höchste Anforderungen.
Am Ende entscheidet bei extremen Lastfällen nicht der Katalogwert, sondern die Passung zwischen Getriebe und realer Anwendung. Je präziser diese Passung hergestellt wird, desto ruhiger läuft die Maschine - und desto planbarer bleibt der Betrieb.
Copyright © April 2026 by hans meier ag - Beste Antriebslösungen für Sondermaschinen
-
Beste Antriebslösungen für Sondermaschinen
Wenn bei einer Sondermaschine Taktzeit, Bauraum und Lastspitzen gleichzeitig kritisch sind, reicht ein Standardantrieb selten aus. Genau an diesem Punkt beginnt die Auswahl der beste Antriebslösungen für Sondermaschinen: nicht beim Katalog, sondern bei Drehmomentverlauf, Einbaulage, Betriebsart, Schnittstellen und der realen Belastung im Feld.
Was die besten Antriebslösungen für Sondermaschinen auszeichnet
Sondermaschinen unterscheiden sich nicht nur durch ihre Funktion, sondern vor allem durch die Summe ihrer Randbedingungen. Häufig treffen hohe Prozesskräfte auf begrenzten Bauraum, definierte Positioniergenauigkeit und wechselnde Lastkollektive. Dazu kommen branchenspezifische Anforderungen wie Reinigbarkeit, niedrige Geräuschemissionen, Stoßbelastung oder hohe Verfügbarkeit im Mehrschichtbetrieb.
Die besten Antriebslösungen für Sondermaschinen entstehen deshalb aus der Kombination mehrerer Faktoren. Entscheidend sind nicht nur Nenndaten wie Leistung oder Übersetzung, sondern die Frage, wie sich das Antriebssystem unter realen Betriebsbedingungen verhält. Ein Antrieb kann auf dem Prüfstand korrekt dimensioniert wirken und im Prozess dennoch thermisch an Grenzen kommen, zu viel Spiel aufweisen oder durch ungünstige Lagerbelastung frühzeitig ausfallen.
Für Konstrukteure und technische Einkäufer zählt daher die technische Passung über den gesamten Einsatzbereich. Dazu gehören Sicherheitsreserven, aber auch Wirtschaftlichkeit. Eine überdimensionierte Lösung erhöht Kosten, Masse und oft auch die Trägheit. Eine zu knapp ausgelegte Lösung gefährdet Verfügbarkeit und Lebensdauer.
Auslegung beginnt beim Lastprofil, nicht beim Produkt
In der Praxis wird die Antriebsauswahl häufig über Nenndrehmoment und Drehzahl vorselektiert. Für Standardanwendungen kann das genügen. Bei Sondermaschinen ist dieser Ansatz meist zu grob. Relevanter ist das Lastprofil über den gesamten Zyklus: Anfahrmomente, Bremsvorgänge, Schaltspiele, Reversierbetrieb, Schocklasten und Stillstandszeiten.
Ebenso wichtig ist die Frage, welche Kräfte zusätzlich zum Drehmoment auf die Welle wirken. Radiale und axiale Lasten aus Riemen, Ritzeln, Ketten oder Prozesskräften beeinflussen die Lagerung erheblich. Wer diese Einflüsse ignoriert, riskiert Schäden, obwohl das reine Drehmoment rechnerisch passt.
Auch die thermische Seite wird oft unterschätzt. Bei intermittierendem Betrieb können kurzzeitig sehr hohe Drehmomente zulässig sein. Bei dauerhafter Belastung oder ungünstiger Wärmeabfuhr sieht die Bewertung anders aus. Gerade in geschlossenen Maschinenräumen, bei hohen Umgebungstemperaturen oder in langsamlaufenden Anwendungen mit geringem Selbstlüftungseffekt ist die thermische Reserve ein zentrales Auswahlkriterium.
Planetengetriebe für hohe Leistungsdichte
Planetengetriebe sind in vielen Sondermaschinen die erste Wahl, wenn hohe Drehmomente auf kleinem Bauraum gefordert sind. Ihre kompakte Bauweise, gute Lastverteilung und hohe Leistungsdichte machen sie besonders interessant für Positionierantriebe, Hubachsen, Drehtische, Werkzeugmodule oder mobile Maschinenfunktionen.
Ihre Stärke liegt dort, wo Einbauvolumen begrenzt ist und gleichzeitig hohe Drehmomente sauber übertragen werden müssen. Je nach Ausführung lassen sich spielfreie oder spielarme Varianten für präzisere Bewegungsaufgaben einsetzen. In Anwendungen mit häufigen Lastwechseln ist jedoch genau zu prüfen, wie Getriebespiel, Verdrehsteifigkeit und Stoßbelastbarkeit zusammenwirken. Nicht jedes Planetengetriebe ist automatisch für dynamische Pick-and-Place-Prozesse oder stark schwingende Lasten gleich gut geeignet.
Flansch- und Aufsteckgetriebe bei klaren Schnittstellen
Wenn die Einbausituation durch bestehende Maschinengeometrien vorgegeben ist, spielen Flanschgetriebe und Aufsteckgetriebe ihre Vorteile aus. Flanschlösungen eignen sich dort, wo eine definierte, kompakte Anbindung an die Maschine gefordert ist. Aufsteckgetriebe sind besonders wirtschaftlich, wenn direkt auf vorhandene Wellen oder Abtriebe aufgebaut werden kann.
Der Vorteil liegt in der mechanisch sauberen Integration. Gleichzeitig entscheidet hier die Detailauslegung über die Betriebssicherheit. Passungen, Wellenqualität, Toleranzketten und die tatsächliche Belastung der Schnittstelle sind keine Nebenthemen. Gerade bei hohen Drehmomenten oder wechselnder Drehrichtung muss die Verbindung dauerhaft tragfähig ausgelegt sein.
Hochdrehmoment-Getriebe für langsame, kraftvolle Prozesse
Sondermaschinen in der Verfahrenstechnik, bei Rührwerken, Mischern, Extrudern oder schweren Positionieraufgaben arbeiten oft mit niedrigen Drehzahlen und sehr hohen Drehmomenten. In diesen Fällen sind Hochdrehmoment-Getriebe die passende Kategorie. Sie decken Bereiche ab, in denen klassische Standardgetriebe wirtschaftlich oder technisch an ihre Grenzen geraten.
Hier zählt nicht nur das maximal übertragbare Drehmoment. Ebenso relevant sind Lagerkonzept, Gehäusesteifigkeit, Wirkungsgrad und die Fähigkeit, Prozesskräfte dauerhaft aufzunehmen. Bei Extrusions- oder Mischprozessen kommen häufig kontinuierliche Lasten mit überlagerten Spitzen vor. Das verlangt eine saubere Abstimmung zwischen Getriebe, Motor und Kupplung. Wird etwa die Kupplung zu weich gewählt, kann das System zwar Schläge dämpfen, aber gleichzeitig Regelverhalten und Positionierqualität verschlechtern.
Kupplungen als oft unterschätztes Schlüsselelement
In vielen Projekten steht zuerst das Getriebe im Fokus. Für die Betriebssicherheit der Gesamtanlage ist die Kupplung jedoch oft genauso entscheidend. Sie verbindet nicht nur zwei Wellen, sondern beeinflusst Schwingungsverhalten, Ausrichttoleranzen, Drehsteifigkeit und Schutzfunktionen im Überlastfall.
Bei dynamischen Sondermaschinen können drehsteife Kupplungen sinnvoll sein, wenn Positioniergenauigkeit und direktes Ansprechverhalten gefragt sind. In Anwendungen mit stoßartiger Belastung oder geringfügigen Fluchtungsfehlern sind elastische Konzepte häufig die bessere Wahl. Es gibt keinen generellen Vorrang. Die richtige Lösung hängt davon ab, ob Präzision, Dämpfung, Lebensdauer oder Wartungsfreundlichkeit im Vordergrund steht.
Hydraulische Antriebe und Achssysteme bei mobilen oder kraftintensiven Anwendungen
Nicht jede Sondermaschine ist stationär und nicht jede Aufgabe lässt sich wirtschaftlich elektromechanisch lösen. In mobilen Anwendungen, bei Fahrantrieben oder bei sehr hohen Kräften auf engem Raum bleiben hydraulische Systeme technisch sinnvoll. Hydraulik-Aggregate und Achssysteme bieten Vorteile, wenn kompakte Kraftdichte, rauer Betrieb und flexible Leitungsführung gefragt sind.
Der Zielkonflikt liegt meist in Effizienz, Regelbarkeit und Systemkomplexität. Elektromechanische Lösungen punkten oft bei Energieeffizienz und präziser Bewegungsführung. Hydraulik kann dafür bei Spitzenlasten, robustem Einsatz und bestimmten Maschinenarchitekturen klar im Vorteil sein. Für Sondermaschinen ist deshalb nicht die Technologiefrage allein relevant, sondern die saubere Bewertung des Gesamtsystems.
Worauf es bei der technischen Auswahl konkret ankommt
Wer beste Antriebslösungen für Sondermaschinen spezifiziert, sollte einige Parameter früh fixieren. Dazu gehören Drehmoment und Drehzahl über den Lastzyklus, Einschaltdauer, Beschleunigungsrampen, zulässiges Spiel, geforderte Lebensdauer, Umgebungseinflüsse und die vorhandenen Schnittstellen. Ebenso wichtig sind Einbaulage, Schmierung, Dichtungskonzept und Wartungszugänglichkeit.
Ein weiterer Punkt ist die Sicherheitsphilosophie der Maschine. Soll der Antrieb lediglich Leistung übertragen oder zusätzlich definierte Schutzfunktionen übernehmen? In manchen Anwendungen ist ein Überlastschutz sinnvoll, in anderen wäre er prozesskritisch. Auch Bremsen, Rücklaufsperren oder redundante Auslegungen müssen früh mitgedacht werden, nicht erst kurz vor der Freigabe.
Für OEMs und Anlagenbauer lohnt sich zudem der Blick auf Variantenfähigkeit. Sondermaschinen sind oft Einzelstücke, aber selten völlige Einzelgänger. Wer Schnittstellen und Drehmomentbereiche intelligent standardisiert, kann Beschaffung, Service und Ersatzteilhaltung spürbar vereinfachen, ohne die technische Passung zu verlieren.
Beschaffungssicherheit ist Teil der Lösung
Die technisch beste Auslegung verliert an Wert, wenn Lieferzeiten, Dokumentation oder Anpassungsfähigkeit nicht zum Projekt passen. Bei Sondermaschinen zählt deshalb nicht nur das Produkt, sondern auch die Fähigkeit des Antriebspartners, kundenspezifische Konfigurationen sauber umzusetzen. Dazu gehören abgestimmte Flansche, Sonderwellen, spezifische Übersetzungen, definierte Schmierstoffe oder angepasste Dichtungslösungen.
Gerade im Schweizer Markt erwarten technische Einkäufer und Konstrukteure verlässliche Aussagen zu Verfügbarkeit, Auslegung und Support. Ein breites Drehmomentspektrum und Erfahrung mit unterschiedlichen Anwendungsfeldern reduzieren das Risiko, in Grenzbereichen experimentieren zu müssen. Für viele Projekte ist genau diese Engineering-Nähe der Unterschied zwischen einer passenden Lösung und einem aufwendig kompensierten Kompromiss.
Hans Meier AG positioniert sich in diesem Umfeld als spezialisierter Partner für Antriebstechnik nach Mass - mit einem breiten Portfolio von Planetengetrieben bis zu Hochdrehmoment- und Sonderlösungen für industrielle und mobile Anwendungen.
Die beste Lösung ist selten die allgemein stärkste
Bei Sondermaschinen führt selten ein einzelner Kennwert zur richtigen Entscheidung. Ein höheres Nenndrehmoment macht eine Lösung nicht automatisch besser. Oft ist die technisch überzeugendere Variante jene, die Lastprofil, Bauraum, Schnittstellen, Wartung und Wirtschaftlichkeit ausgewogen zusammenbringt.
Wer Antriebssysteme früh aus der Anwendung heraus denkt, vermeidet spätere Korrekturen an Lagerung, Steuerung oder Maschinenstruktur. Genau dort entsteht der eigentliche Nutzen: nicht in einer möglichst großen Komponente, sondern in einer präzise ausgelegten Antriebslösung, die im realen Betrieb dauerhaft funktioniert.
Copyright © April 2026 by hans meier ag
- Hydraulik Aggregat passend auswählen
-
Hydraulik Aggregat passend auswählen
Ein Hydraulikaggregat wird oft erst dann genauer betrachtet, wenn Druckspitzen auftreten, Öltemperaturen steigen oder Aktoren nicht die erwartete Dynamik liefern. Genau hier entscheidet die Auslegung. Wer ein Hydraulik Aggregat passend auswählen will, muss die Anwendung als Gesamtsystem verstehen - nicht nur Pumpe, Motor und Tank als Einzelkomponenten.
In der Praxis entstehen Fehlentscheidungen selten durch einen einzelnen groben Fehler. Häufig sind es unvollständige Lastannahmen, zu knapp bemessene Volumenströme oder ein unterschätzter Wärmeeintrag im Dauerbetrieb. Das Aggregat funktioniert dann grundsätzlich, erreicht aber weder die gewünschte Prozessstabilität noch eine wirtschaftlich sinnvolle Lebensdauer.
Hydraulik Aggregat passend auswählen - von der Anwendung her
Der richtige Ausgangspunkt ist nicht das verfügbare Standardaggregat, sondern die Funktion der Maschine. Entscheidend ist, welche Bewegungen erzeugt werden sollen, mit welcher Kraft, welcher Geschwindigkeit und welchem Lastprofil. Ein Pressenhub stellt andere Anforderungen als eine Klemmfunktion, ein Hubwerk andere als ein hydrostatischer Nebenantrieb.
Dabei sind drei Grundgrössen zuerst sauber zu definieren: erforderlicher Betriebsdruck, benötigter Volumenstrom und zeitlicher Verlauf der Last. Der maximale Druck allein genügt nicht. Wenn die Anwendung kurze Spitzenlasten hat, aber überwiegend im Teillastbereich läuft, kann die Auslegung anders ausfallen als bei konstantem Dauerbetrieb nahe der Druckgrenze.
Ebenso wichtig ist die Frage nach der Betriebsart. Ein intermittierender Zyklus mit ausreichenden Pausen erlaubt andere Reserven als ein kontinuierlicher 24/7-Betrieb. Gerade bei industriellen Anlagen und mobilen Maschinen führt diese Unterscheidung direkt zu Auswirkungen auf Motordimensionierung, Tankvolumen und Kühlkonzept.
Druck und Volumenstrom richtig einordnen
Der benötigte Druck ergibt sich aus der erforderlichen Kraft am Verbraucher, bezogen auf die wirksame Fläche von Zylinder oder Motor. In der Beschaffung wird oft nur der maximale Nenndruck abgefragt. Für eine technisch saubere Auswahl reicht das nicht. Relevanter ist, bei welchem Druckniveau die Anlage typischerweise arbeitet und wie häufig hohe Lastzustände tatsächlich auftreten.
Der Volumenstrom bestimmt die Geschwindigkeit der Bewegung. Auch hier ist nicht nur der Spitzenwert entscheidend. Wenn mehrere Verbraucher gleichzeitig versorgt werden oder schnelle Taktfolgen gefahren werden, muss die Pumpe das reale Betriebsprofil abdecken. Eine zu knappe Auslegung zeigt sich oft erst im Zusammenspiel mehrerer Achsen oder bei erhöhter Öltemperatur, wenn interne Leckagen zunehmen.
Zwischen Druck und Volumenstrom besteht zudem immer ein direkter Zusammenhang mit der Antriebsleistung. Wer hohe Dynamik und hohe Kräfte gleichzeitig fordert, benötigt entsprechend mehr installierte Leistung. Das klingt trivial, wird aber in frühen Projektphasen häufig zu optimistisch angesetzt, insbesondere wenn Bauraum, Energieverbrauch und Geräuschgrenzen gleichzeitig eng definiert sind.
Leistungsreserve ist sinnvoll, Überdimensionierung nicht
Ein Hydraulikaggregat braucht Reserve, aber keine unnötige Übergrösse. Zu klein dimensioniert bedeutet thermische Probleme, Druckabfall und verkürzte Lebensdauer. Zu gross dimensioniert kann jedoch ebenfalls nachteilig sein: höhere Investitionskosten, mehr Energieverluste, grösserer Tank, mehr Ölvolumen und unter Umständen ungünstiges Temperaturverhalten bei niedriger Last.
Die sinnvolle Reserve hängt stark von der Anwendung ab. Bei Sondermaschinen mit wechselnden Lastfällen oder bei später möglichen Prozessanpassungen ist mehr Spielraum oft sinnvoll. Bei klar definierten Serienanwendungen kann die Auslegung deutlich enger und damit wirtschaftlicher erfolgen.
Die Wahl der Pumpe beeinflusst Dynamik und Wirkungsgrad
Ob Zahnradpumpe, Flügelzellenpumpe oder Axialkolbenpumpe eingesetzt wird, hängt von Druckniveau, Regelbarkeit, Geräuschanforderungen und Effizienz ab. Für einfache, wirtschaftliche Anwendungen mit konstanten Anforderungen ist eine Zahnradpumpe häufig ausreichend. Wenn jedoch höhere Anforderungen an Wirkungsgrad, variable Fördermengen oder präzise Regelbarkeit bestehen, kommen andere Pumpenkonzepte in Betracht.
Bei verstellbaren Pumpen lässt sich die Leistungsaufnahme besser an den tatsächlichen Bedarf anpassen. Das ist besonders dann relevant, wenn grosse Volumenströme nur zeitweise benötigt werden. Im Gegenzug steigen Komplexität und Investition. Die technisch beste Lösung ist deshalb nicht automatisch die wirtschaftlich beste - es kommt auf den Betriebspunkt und die Einsatzdauer an.
Auch die Drehzahl des Antriebs sollte nicht isoliert betrachtet werden. Höhere Drehzahlen können Baugrösse sparen, beeinflussen aber Geräusch, Ansaugverhalten und Lebensdauer. Gerade bei kompakten Aggregaten im industriellen Umfeld ist diese Abwägung zentral.
Tank, Öl und Kühlung sind keine Nebenpunkte
Der Tank wird in Projekten oft nur als Behälter verstanden. Tatsächlich übernimmt er mehrere Funktionen: Entgasung, Beruhigung des Rücklaufs, Wärmeabfuhr und Bevorratung. Wird das Tankvolumen zu knapp gewählt, leidet nicht nur die Temperaturbilanz. Auch Luftabscheidung und Ölqualität können sich verschlechtern, was direkt auf das Regelverhalten und die Standzeit von Komponenten wirkt.
Die Auswahl des Hydrauliköls muss zur Anwendung, zur Temperaturspanne und zu den eingesetzten Komponenten passen. Viskosität, Alterungsbeständigkeit und Verschmutzungsempfindlichkeit sind im Dauerbetrieb entscheidend. In mobilen Anwendungen oder in kalter Umgebung ist das Anfahrverhalten besonders kritisch. In heissen Umgebungen oder bei hohen Taktzahlen rückt dagegen die thermische Stabilität in den Vordergrund.
Wenn die Verlustleistung nicht ausreichend über Tankoberfläche und Umgebung abgeführt werden kann, ist ein Kühlsystem erforderlich. Luft-Öl-Kühler sind häufig die pragmatische Lösung, wassergekühlte Systeme bieten bei begrenztem Bauraum Vorteile. Entscheidend ist, die reale Wärmebilanz zu berechnen statt nur Erfahrungswerte zu übernehmen.
Einbauraum, Schnittstellen und Umgebungsbedingungen
Ein Hydraulikaggregat muss nicht nur hydraulisch passen, sondern auch mechanisch und betrieblich. Bauraum, Lage, Zugänglichkeit und Schwingungsumgebung haben direkten Einfluss auf die Ausführung. Ein stationäres Aggregat in einer Produktionsanlage folgt anderen Randbedingungen als eine kompakte Einheit in einer mobilen Maschine.
Relevante Fragen sind früh zu klären: Steht das Aggregat horizontal oder vertikal? Wie erfolgt der Servicezugang zu Filter, Motor und Messpunkten? Welche Netzversorgung ist vorhanden? Gibt es Anforderungen an Schallpegel, Schutzart oder Korrosionsbeständigkeit? In staubigen, feuchten oder temperierten Umgebungen verändern sich die Anforderungen an Dichtungen, Filterung und Gehäusequalität deutlich.
Auch die Schnittstellen zum Verbraucher sind entscheidend. Leitungslängen, Nennweiten und Druckverluste beeinflussen das Systemverhalten stärker, als es auf dem Papier oft erscheint. Wer nur das Aggregat bewertet, aber die Verrohrung und Ventiltechnik ausblendet, riskiert eine saubere Komponente in einem unsauberen Gesamtsystem.
Filterkonzept und Wartung mitdenken
Die erreichbare Lebensdauer hängt wesentlich von der Ölreinheit ab. Deshalb sollte das Filterkonzept von Anfang an zur Anwendung passen. Druckfilter, Rücklauffilter oder Nebenstromfiltration haben jeweils unterschiedliche Aufgaben. Welche Kombination sinnvoll ist, ergibt sich aus Empfindlichkeit der Komponenten, Schmutzeintrag und Wartungsstrategie.
Für Instandhaltung und Betrieb zählt ausserdem die Zugänglichkeit. Ein technisch gutes Aggregat verliert schnell an Praxisnutzen, wenn Filterwechsel, Ölprobe oder Motorservice nur mit erheblichem Aufwand möglich sind. Gerade im industriellen Alltag ist wartungsfreundliche Konstruktion ein echter Leistungsfaktor.
Typische Fehler bei der Auswahl
Ein häufiger Fehler ist die Auslegung auf Basis einzelner Maximalwerte. Wenn nur Höchstdruck und Spitzenvolumenstrom betrachtet werden, entsteht leicht ein Aggregat, das im Normalbetrieb ineffizient arbeitet. Ebenso problematisch ist der umgekehrte Fall: Aus Kostendruck wird zu knapp dimensioniert, ohne Lastwechsel, Anlaufbedingungen oder Öltemperaturen ausreichend zu berücksichtigen.
Ein weiterer Punkt ist die Unterschätzung des Temperaturhaushalts. Solange ein Prüfstand unter Laborbedingungen läuft, bleibt das oft verborgen. Im Feldbetrieb mit Verschmutzung, Sommerbetrieb oder längeren Laufzeiten zeigt sich dann, ob die Wärmeabfuhr realistisch angesetzt wurde.
Nicht zuletzt wird die Geräuschentwicklung häufig zu spät bewertet. Pumpe, Motor, Strukturübertragung und Einbausituation wirken zusammen. Wer strenge Schallgrenzwerte einhalten muss, sollte dieses Thema früh in die Auslegung einbeziehen und nicht erst nach Inbetriebnahme reagieren.
Wann Standard reicht - und wann Sonderauslegung nötig ist
Für einfache Funktionen mit klaren Betriebsdaten kann ein standardisiertes Hydraulikaggregat wirtschaftlich und technisch sinnvoll sein. Das gilt besonders dann, wenn Druck, Volumenstrom und Einschaltdauer gut definiert sind und keine aussergewöhnlichen Umgebungsbedingungen vorliegen.
Sobald jedoch mehrere Verbraucher, variable Lastprofile, enge Bauräume oder hohe Anforderungen an Energieeffizienz und Geräusch auftreten, reicht Standard oft nicht mehr aus. Dann wird die Schnittstelle zwischen Hydraulik, Antrieb und Maschinenkonstruktion zur eigentlichen Aufgabe. Genau in diesem Bereich zeigt sich der Unterschied zwischen Komponentenbeschaffung und technischer Auslegung.
Für Maschinenbauer, OEMs und Instandhaltungsverantwortliche lohnt sich deshalb ein systematischer Blick auf die Anwendung. Wer ein Hydraulikaggregat präzise auf Lastfall, Betriebsart und Einbausituation abstimmt, reduziert nicht nur Ausfallrisiken, sondern verbessert auch Regelverhalten, Energieeinsatz und Wartbarkeit. Hans Meier AG begleitet solche Aufgabenstellungen mit einem klar technischen Ansatz, bei dem nicht das Aggregat als Einzelteil, sondern die passende Lösung für die konkrete Anwendung im Mittelpunkt steht.
Die beste Auswahl entsteht selten am Katalogrand, sondern dort, wo Betriebsdaten sauber aufgenommen, Lastprofile ehrlich bewertet und konstruktive Randbedingungen früh berücksichtigt werden.
Copyright © April 2026 by hans meier ag
- Antrieb für Seilwinde berechnen
-
Antrieb für Seilwinde berechnen
Wer einen Antrieb für Seilwinde berechnen will, braucht mehr als eine reine Leistungsangabe des Motors. Entscheidend ist das Zusammenspiel aus Zugkraft, Trommeldurchmesser, Seilgeschwindigkeit, Einschaltdauer, Lastkollektiv und Sicherheitsanforderungen. Gerade im industriellen Umfeld führen vereinfachte Annahmen schnell zu einem Antrieb, der auf dem Papier funktioniert, im Betrieb aber thermisch an seine Grenzen kommt oder beim Anfahren zu wenig Reserve bietet.
Antrieb für Seilwinde berechnen - welche Daten zuerst feststehen müssen
Am Anfang steht nicht das Getriebe, sondern der Anwendungsfall. Eine Winde für Hubbetrieb ist anders auszulegen als eine Zugwinde, eine Positionierwinde anders als eine Bergungs- oder Spannwinde. Bereits an dieser Stelle wird klar, ob Haltebremse, feinfühlige Regelbarkeit, hohe Einschaltdauer oder kompakter Bauraum die Auslegung dominieren.
Für eine belastbare Berechnung müssen mindestens folgende Betriebsdaten vorliegen: erforderliche Seilkraft, gewünschte Seilgeschwindigkeit, Trommelabmessungen, Anzahl der Seillagen, Betriebsart, Umgebungseinflüsse sowie die Einbausituation. Ohne diese Angaben bleibt jede Auslegung vorläufig. Besonders die Zahl der Seillagen wird häufig unterschätzt, obwohl sie das erforderliche Trommeldrehmoment und die tatsächliche Seilgeschwindigkeit direkt beeinflusst.
Grundformeln für Kraft, Drehmoment und Leistung
Der erste technische Zusammenhang ist einfach: Aus der erforderlichen Seilkraft F und dem wirksamen Trommelradius r ergibt sich das Trommeldrehmoment M.
M = F × r
Dabei ist zu beachten, dass nicht der Kerndurchmesser der Trommel allein zählt, sondern der wirksame Radius der jeweiligen Seillage. Mit jeder Lage steigt der Radius, und damit steigt auch das benötigte Drehmoment. Gleichzeitig erhöht sich bei gleicher Trommeldrehzahl die lineare Seilgeschwindigkeit. Wer nur mit dem Kerndurchmesser rechnet, liegt bei mehrlagiger Wicklung oft deutlich daneben.
Die mechanische Leistung P ergibt sich aus Kraft und Geschwindigkeit:
P = F × v
Alternativ kann mit Drehmoment und Drehzahl gerechnet werden. Für die Trommel gilt:
P = M × omega
In der Praxis wird daraus die Basis für die Auswahl von Motor, Getriebeübersetzung und Bremse. Allerdings ist die reine Mechanik nur der Ausgangspunkt. Wirkungsgrade von Getriebe, Lagerung, Seilführung und gegebenenfalls zusätzlichen Umlenkungen müssen berücksichtigt werden.
Der Trommeldurchmesser ist keine Nebengrösse
Bei der Seilwinde bestimmt der Trommeldurchmesser gleich mehrere Auslegungsgrössen. Ein grösserer Trommeldurchmesser reduziert bei gleicher Seilkraft die erforderliche Seilkrümmung und kann für das Seil vorteilhaft sein. Gleichzeitig steigt aber das notwendige Drehmoment an der Trommel. Ein kleiner Trommeldurchmesser spart Drehmoment, kann jedoch die Lebensdauer des Seils reduzieren und ist konstruktiv oft nicht zulässig.
Für die Berechnung ist deshalb zwischen Kerndurchmesser und maximalem Wickeldurchmesser zu unterscheiden. Relevant ist nicht nur der Startpunkt bei leerer Trommel, sondern auch der Zustand in oberen Lagen. Wenn die Winde über den gesamten Wickelbereich annähernd gleich funktionieren soll, muss die Auslegung den ungünstigen Betriebspunkt abdecken. Das ist in vielen Fällen die äusserste Seillage mit maximalem Radius.
Drehzahl und Übersetzung korrekt ableiten
Aus der geforderten Seilgeschwindigkeit v und dem wirksamen Trommeldurchmesser D lässt sich die Trommeldrehzahl n bestimmen. Vereinfachend gilt:
n = v / (pi × D)
Ist die Trommeldrehzahl bekannt, wird über die verfügbare Motordrehzahl die erforderliche Getriebeübersetzung berechnet. Dabei genügt es nicht, eine rechnerisch passende Übersetzung zu wählen. Die reale Motorcharakteristik, das Anfahrverhalten unter Last und die Regelgüte des Systems spielen mit hinein.
Bei elektrisch angetriebenen Winden wird häufig mit Frequenzumrichter gearbeitet. Das schafft Spielraum bei der Drehzahl, ändert aber nichts daran, dass der Antrieb im Dauerpunkt und im Überlastfall ausreichend Drehmoment liefern muss. Bei hydraulischen Antrieben verschiebt sich der Fokus stärker auf Volumenstrom, Druckniveau und Wirkungsgrad unter realen Betriebsbedingungen.
Sicherheitsreserven sind kein pauschaler Faktor
In der Praxis wird oft nach einem generellen Sicherheitsfaktor gefragt. Technisch sauber ist das nur bedingt. Ob eine Reserve von 20 Prozent ausreicht oder ob deutlich höher angesetzt werden muss, hängt von der Anwendung ab. Hubanwendungen mit Personen- oder Lastensicherung, dynamische Start-Stopp-Betriebe, Schrägzug, Schocklasten oder tiefe Temperaturen erfordern eine andere Betrachtung als eine langsam laufende Zugwinde in konstantem Betrieb.
Zu berücksichtigen sind Anfahrspitzen, Reibungsänderungen, Laststösse und mögliche Fehlbedienung. Auch die Haltefunktion darf nicht mit dem Fahrantrieb verwechselt werden. Wenn Lasten sicher gehalten werden müssen, ist die Bremse als eigenständige Komponente auszulegen. Das Motordrehmoment allein ersetzt keine sicherheitsgerichtete Haltefunktion.
Mehrlagige Wicklung verändert die Kennwerte
Ein häufiger Fehler bei der Auslegung entsteht, wenn die Winde als System mit konstanten Kennwerten betrachtet wird. Tatsächlich verändert sich das Verhalten mit jeder Seillage. Der wirksame Trommelradius nimmt zu, das Trommeldrehmoment steigt und die Seilgeschwindigkeit ebenfalls. Je nach Steuerung und Antriebsart kann das zu unerwünschten Abweichungen führen.
Wer präzise Positionierung oder definierte Zugkräfte benötigt, muss diese Veränderung aktiv berücksichtigen. Das kann über die Steuerung, über eine geeignete Sensortechnik oder über die konstruktive Begrenzung der Wickellagen gelöst werden. Für einfache Zuganwendungen ist eine konservative Auslegung auf die grösste Lage oft ausreichend. Für anspruchsvollere Prozesse reicht das nicht immer.
Wirkungsgrade realistisch ansetzen
Beim Antrieb für Seilwinde berechnen wird der Gesamtwirkungsgrad oft zu optimistisch gewählt. Ein Stirnrad- oder Planetengetriebe hat zwar einen hohen Einzelwirkungsgrad, doch im Gesamtsystem kommen weitere Verluste hinzu. Lager, Dichtungen, Seilablenkungen und ungünstige Betriebszustände reduzieren die tatsächlich verfügbare Leistung an der Trommel.
Deshalb sollte nicht nur der Nennwirkungsgrad einzelner Komponenten betrachtet werden, sondern der Systemwirkungsgrad im realen Betriebspunkt. Das ist besonders dann relevant, wenn die Auslegung knapp auf Kante erfolgt oder wenn thermische Reserven gering sind. Ein rechnerisch passender Motor kann sonst im Dauerbetrieb zu heiss werden, obwohl das Nenndrehmoment nominell ausreicht.
Thermik, Einschaltdauer und Lastkollektiv
Die Leistung einer Winde wird nicht allein durch den Spitzenwert bestimmt. Massgeblich ist auch, wie häufig angefahren, gebremst und unter Last gefahren wird. Eine Winde mit kurzen Einzelhüben und langen Pausen stellt andere Anforderungen als ein Prozessantrieb mit hoher Taktzahl. Deshalb sind Einschaltdauer und Lastkollektiv feste Bestandteile jeder seriösen Auslegung.
Motor und Getriebe müssen thermisch zum Lastprofil passen. Kurzzeitige Überlast kann zulässig sein, wenn ausreichend Abkühlphasen vorhanden sind. Bei hoher Schalthäufigkeit oder langer Laufzeit unter hoher Last verschiebt sich die Auslegung jedoch schnell in Richtung grösserer Baugrösse oder anderer Motortechnologie. Auch die Bremse ist thermisch zu prüfen, wenn sie häufig Last abbauen oder halten muss.
Welche Antriebsart passt zur Seilwinde?
Elektrische Antriebe sind im industriellen Umfeld oft die erste Wahl, wenn präzise Regelbarkeit, gute Verfügbarkeit und einfache Integration in die Steuerung gefragt sind. In Verbindung mit passendem Getriebe und Haltebremse lassen sich kompakte und gut kontrollierbare Lösungen realisieren. Für hohe Dynamik oder definierte Positionieraufgaben ist das häufig der wirtschaftlichste Ansatz.
Hydraulische Antriebe spielen ihre Stärken dort aus, wo hohe Drehmomente auf engem Bauraum, raue Umgebungsbedingungen oder mobile Anwendungen im Vordergrund stehen. Sie sind unempfindlich gegenüber Lastspitzen, benötigen aber eine saubere Auslegung des gesamten Hydrauliksystems. Wer nur den Motor betrachtet und Druckverluste, Öltemperatur oder Regelverhalten ausblendet, erhält kein belastbares Ergebnis.
Von der Rechnung zur Auslegung des Getriebes
Ist das erforderliche Trommeldrehmoment bekannt, lässt sich das Getriebe nicht allein über die Nennlast auswählen. Entscheidend sind auch Überlastfähigkeit, Lagerbelastung, radiale Kräfte, Schnittstellen, Einbaulage und die Frage, ob zusätzliche Trommellagerung vorhanden ist. Gerade bei Seilwinden dürfen radiale Lasten auf die Getriebeabtriebsseite nicht pauschal angenommen werden.
Planetengetriebe sind für viele Windenanwendungen sinnvoll, weil sie hohe Drehmomente bei kompakter Bauform ermöglichen. Je nach Anwendung können aber auch andere Bauformen vorteilhaft sein. Die richtige Wahl ergibt sich nicht aus einer Katalogzahl, sondern aus dem Zusammenspiel von Lastprofil, Bauraum und mechanischer Integration.
Typische Fehler bei der Berechnung
In der Praxis zeigen sich immer wieder dieselben Schwachstellen. Erstens wird mit dem falschen Trommelradius gerechnet, meist ohne Berücksichtigung der oberen Seillagen. Zweitens wird die gewünschte Seilgeschwindigkeit aus dem Leerzustand abgeleitet, obwohl der Betrieb überwiegend im aufgewickelten Zustand stattfindet. Drittens werden Sicherheitsreserven ohne Bezug zur tatsächlichen Anwendung angesetzt.
Hinzu kommt oft eine unvollständige Betrachtung der Bremse. Sie wird als Zubehör behandelt, obwohl sie für viele Winden eine zentrale Sicherheits- und Funktionskomponente ist. Ebenso kritisch ist die Annahme, dass ein stärkerer Motor automatisch die bessere Lösung sei. Ohne abgestimmte Übersetzung, Thermik und Steuerung löst Überdimensionierung nicht jedes Problem.
Was für eine belastbare Auslegung wirklich vorliegen sollte
Für eine technisch saubere Projektierung sollten mindestens die maximale Last, die geforderte Seilgeschwindigkeit, Trommelgeometrie, Seildaten, Wickellagen, Einschaltdauer, Umgebungsbedingungen und das Sicherheitskonzept definiert sein. Erst auf dieser Basis lassen sich Motor, Getriebe, Bremse und gegebenenfalls Hydraulikaggregat sinnvoll kombinieren.
Bei kundenspezifischen Anwendungen ist es meist wirtschaftlicher, diese Daten früh zu klären, statt später mit Reserven, Sonderteilen oder Nachbesserungen auf Auslegungsfehler zu reagieren. Genau dort zeigt sich der Unterschied zwischen Komponentenbeschaffung und technischer Antriebsauslegung, wie sie etwa Hans Meier AG für industrielle Anwendungen anbietet.
Wer einen Antrieb für Seilwinde berechnen muss, sollte deshalb nicht bei der Motorleistung stehen bleiben. Die verlässliche Lösung entsteht erst dann, wenn Kraft, Geometrie, Betriebsprofil und Sicherheit als zusammenhängendes System betrachtet werden.
Copyright © April 2026 by hans meier ag
- Welches Getriebe für Rührwerk passt?
-
Welches Getriebe für Rührwerk passt?
Wer die Frage stellt, welches Getriebe für Rührwerk geeignet ist, braucht meist keine allgemeine Einführung, sondern eine belastbare Auslegung. Denn bei Rührwerken entscheidet nicht die Nennleistung allein, sondern das Zusammenspiel aus Medium, Viskosität, Behältergeometrie, Betriebsweise und Einbausituation. Ein Getriebe, das auf dem Papier passt, kann in der Praxis an Anlaufmoment, Lagerbelastung oder thermischer Reserve scheitern.
Welches Getriebe für Rührwerk ist technisch sinnvoll?
Für industrielle Rührwerke kommen je nach Anwendung vor allem Stirnradgetriebe, Kegelstirnradgetriebe, Planetengetriebe und in speziellen Fällen Aufsteckgetriebe oder kompakte Flanschlösungen in Frage. Die richtige Wahl hängt davon ab, ob hohe Drehmomente bei niedriger Drehzahl, eine abgewinkelte Kraftübertragung, begrenzter Bauraum oder hohe radiale und axiale Lasten im Vordergrund stehen.
In vielen Misch- und Rührprozessen arbeitet die Abtriebsseite mit niedrigen Drehzahlen, aber deutlich erhöhtem Drehmoment. Gleichzeitig wirken durch Rührwelle, Rührorgan und Medium Biegemomente und wechselnde Lasten auf die Antriebseinheit. Deshalb ist die Frage nach dem passenden Getriebetyp immer auch eine Frage nach Lagerkonzept, Wellenanbindung und Sicherheitsfaktor.
Die Lastdaten entscheiden, nicht nur die Motorleistung
In der Praxis beginnt die Auslegung mit den Grunddaten des Prozesses. Benötigt werden mindestens die gewünschte Drehzahl an der Rührwelle, das erforderliche Drehmoment unter Last, die Einschaltdauer und die Art des Mediums. Dünnflüssige Medien verhalten sich anders als hochviskose Produkte, Suspensionen oder Medien mit Feststoffanteil.
Besonders kritisch sind Anfahrvorgänge. Viele Rührwerke starten nicht im idealen Leerlauf, sondern gegen ein bereits vorhandenes Medium mit hoher Gegenkraft. Das Anlaufmoment kann dabei deutlich über dem stationären Betriebspunkt liegen. Wer hier nur mit der Motor-Nennleistung rechnet, dimensioniert häufig zu knapp.
Auch das Lastkollektiv ist relevant. Kontinuierlicher Mischbetrieb ist getriebeseitig anders zu bewerten als Taktbetrieb mit häufigem Start-Stopp, Drehrichtungswechsel oder temporären Lastspitzen. Solche Betriebsbedingungen beeinflussen die Wahl des Übersetzungsverhältnisses, die Getriebegröße und die thermische Auslegung.
Kegelstirnradgetriebe für klassische Rührwerksantriebe
Kegelstirnradgetriebe sind für viele vertikale und horizontale Rührwerke eine sehr naheliegende Lösung. Sie kombinieren hohe Effizienz mit einer rechtwinkligen Kraftumlenkung und lassen sich konstruktiv gut in Behälter- und Maschinenlayouts integrieren. Gerade bei Top-Mount-Rührwerken ist die abgewinkelte Bauform oft vorteilhaft, weil Motor und Getriebe platzsparend angeordnet werden können.
Technisch sprechen die gute Belastbarkeit und die breite Abstufung der Übersetzungen für diesen Getriebetyp. Wenn moderate bis hohe Drehmomente gefordert sind und gleichzeitig eine kompakte, industrietaugliche Bauweise gefragt ist, ist das häufig die erste Wahl. Entscheidend bleibt jedoch, ob die Abtriebswelle die zusätzlichen Kräfte aus dem Rührprozess dauerhaft aufnehmen kann oder ob eine verstärkte Lagerung erforderlich ist.
Planetengetriebe bei hohem Drehmoment und wenig Bauraum
Wenn hohe Drehmomente auf engem Raum gefordert sind, rücken Planetengetriebe in den Vordergrund. Ihre Leistungsdichte ist im Vergleich zu vielen klassischen Getriebebauformen sehr hoch. Das ist besonders interessant für Rührwerke mit begrenztem Einbauraum, hohen Sicherheitsreserven oder anspruchsvollen Prozesslasten.
Planetengetriebe eignen sich zudem gut, wenn die Antriebseinheit modular aufgebaut oder an bestehende Maschinenkonzepte angepasst werden soll. Allerdings ist nicht jedes Planetengetriebe automatisch rührwerkstauglich. Bei Anwendungen mit hohen Querkräften an der Abtriebsseite muss die Lagerung gezielt betrachtet werden. Je nach Konstruktion ist eine zusätzliche Ausgangslagerung oder eine separate Rührwellenlagerung sinnvoll.
Stirnradgetriebe als wirtschaftliche Lösung bei klaren Randbedingungen
Stirnradgetriebe können für Rührwerke eine wirtschaftlich sehr sinnvolle Lösung sein, wenn Einbaulage, Wellenanordnung und Lastprofil dazu passen. Sie sind bewährt, effizient und in vielen Leistungsbereichen verfügbar. Bei einfacheren Mischaufgaben mit gut kontrollierbaren Lasten und ausreichendem Bauraum sind sie oft eine solide Wahl.
Ihre Grenze liegt dort, wo eine rechtwinklige Umlenkung erforderlich ist oder sehr hohe Drehmomente bei gleichzeitig kompaktem Aufbau gefordert werden. Auch bei stark schwankenden Lasten oder problematischen Wellenkräften muss die Auslegung sauber geprüft werden. Ein günstiger Standardantrieb ist dann nicht zwingend die wirtschaftlichste Lösung, wenn er vorzeitig verschleisst oder regelmässig nachjustiert werden muss.
Welches Getriebe für Rührwerk bei hoher Viskosität?
Mit steigender Viskosität steigt die mechanische Anforderung an den Antrieb deutlich. Hochviskose Medien, pastöse Produkte oder Prozesse mit Sedimentbildung erzeugen höhere Lastmomente, stärkere Anlaufspitzen und häufig auch ungünstigere Lastverteilungen über die Rührwelle. In solchen Fällen sind Getriebe mit hoher Drehmomentreserve und stabiler Lagerung zu bevorzugen.
Planetengetriebe oder schwere Kegelstirnradgetriebe sind hier oft die richtige Richtung. Dazu kommt die Frage, ob der Prozess zeitweise blockierende Zustände erzeugen kann, etwa durch Ablagerungen, Produktwechsel oder Temperaturabhängigkeiten im Medium. Dann reicht die Betrachtung des Dauerbetriebs nicht aus. Sicherheitsfaktoren, Motorregelung und gegebenenfalls Überlastschutz müssen von Anfang an eingeplant werden.
Einbaulage, Wellenkräfte und Lagerung nicht unterschätzen
Viele Ausfälle im Rührwerksantrieb entstehen nicht im Zahnradkontakt, sondern an Lagern, Dichtungen und Schnittstellen. Die Ursache liegt oft in zusätzlichen radialen und axialen Kräften, die aus der Rührwelle oder aus der Prozesshydraulik resultieren. Deshalb darf das Getriebe nie isoliert betrachtet werden.
Bei vertikalen Rührwerken wirken häufig axiale Lasten aus dem Rührorgan, während bei seitlich eingebauten Systemen Biegemomente und radiale Kräfte dominieren können. Hinzu kommen Schwingungen, Unwuchten und Lastwechsel. Je länger die Welle und je grösser das Rührorgan, desto wichtiger wird ein tragfähiges Gesamtkonzept aus Getriebe, Kupplung, Lagerung und Anschlussgeometrie.
In vielen Fällen ist eine kundenspezifische Konfiguration sinnvoller als die Auswahl eines Standardgetriebes nach Katalog. Das betrifft etwa Flanschbilder, Wellenenden, verstärkte Lagerpakete, spezielle Dichtsysteme oder angepasste Übersetzungen.
Die passende Übersetzung ergibt sich aus dem Prozess
Die Übersetzung wird nicht aus dem verfügbaren Motor abgeleitet, sondern aus der erforderlichen Rührwellendrehzahl und dem realen Lastbedarf. Viele Prozesse benötigen niedrige Drehzahlen im Bereich weniger Umdrehungen pro Minute bis hin zu mittleren Drehzahlen im unteren zweistelligen Bereich. Gleichzeitig muss ausreichend Drehmoment verfügbar sein, auch bei schwankender Viskosität oder bei Produktwechseln.
Ein zu hoch übersetztes Getriebe kann zwar das erforderliche Drehmoment liefern, aber bei ungünstiger Motorauswahl ineffizient oder thermisch kritisch werden. Ein zu knapp ausgelegtes Verhältnis führt dagegen zu schlechter Regelbarkeit oder zu Überlast im Anlauf. Besonders bei frequenzgeregelten Antrieben sollte nicht allein auf die Flexibilität der Drehzahlregelung vertraut werden. Die mechanische Grundauslegung muss trotzdem stimmen.
Werkstoffe, Dichtungen und Umgebungseinflüsse
Nicht jedes Rührwerk läuft in sauberer, trockener Industrieumgebung. Feuchtigkeit, Reinigungsmedien, Staub, Chemikalien oder erhöhte Umgebungstemperaturen beeinflussen die Getriebeauswahl direkt. Für die Lebensdauer sind Gehäuseausführung, Korrosionsschutz, Schmierstoffkonzept und Dichtungstechnik oft ebenso relevant wie das reine Nenndrehmoment.
In hygienischen oder chemisch anspruchsvollen Anwendungen sind Oberflächen, Dichtwerkstoffe und Leckagesicherheit besonders kritisch. In Schwerindustrie oder Aussenanwendungen geht es eher um Schmutzbelastung, Temperaturwechsel und mechanische Reserve. Wer diese Punkte zu spät berücksichtigt, riskiert vermeidbare Stillstände und erhöhten Wartungsaufwand.
Standardgetriebe oder kundenspezifische Auslegung?
Für einfache Anwendungen mit klaren Lastdaten kann ein Standardgetriebe ausreichen. Das gilt vor allem dann, wenn Drehmoment, Drehzahl, Einbaulage und Anschlussmasse gut in bestehende Baureihen passen. Sobald jedoch hohe Lastspitzen, spezielle Flansche, begrenzter Bauraum oder erhöhte Wellenkräfte ins Spiel kommen, wird eine projektspezifische Lösung wirtschaftlich sinnvoll.
Genau an dieser Stelle zeigt sich der Unterschied zwischen Komponentenbeschaffung und technischer Auslegung. Bei Hans Meier AG liegt der Fokus auf Antriebslösungen, die nicht nur nominell passen, sondern im realen Betrieb tragfähig sind. Für Rührwerke ist das besonders relevant, weil Prozess- und Maschinenparameter selten vollständig mit einem Standardfall übereinstimmen.
Welche Angaben für die Auswahl wirklich nötig sind
Wer ein Rührwerksgetriebe spezifizieren oder anfragen will, sollte mehr liefern als Motorleistung und Drehzahl. Hilfreich sind Angaben zu Medium, Viskosität, Behältergrösse, Rührorgan, Wellenabmessungen, Einbaulage, Lastspitzen und Einschaltdauer. Auch Informationen zu Umgebung, Reinigungsprozess und vorhandenen Schnittstellen beschleunigen die Auswahl erheblich.
Je besser diese Daten vorliegen, desto präziser lässt sich beurteilen, ob ein Kegelstirnradgetriebe, ein Planetengetriebe oder eine andere Bauform die richtige Lösung ist. Die eigentliche Frage lautet also weniger nur welches Getriebe für Rührwerk, sondern welches Getriebe unter den realen Betriebsbedingungen dauerhaft funktioniert.
Wer diese Frage früh und technisch sauber beantwortet, reduziert nicht nur das Ausfallrisiko. Er schafft die Grundlage für einen Antrieb, der über Jahre stabil läuft, auch wenn der Prozess nicht idealisiert, sondern industrieller Alltag ist.
Copyright © April 2026 by hans meier ag
- Spritzgießmaschinen-Getriebe ersetzen
-
Spritzgießmaschinen-Getriebe ersetzen
Wenn bei einer Spritzgiessmaschine das Getriebe auffällig warm läuft, Spiel zunimmt oder Lastspitzen nicht mehr sauber abgefangen werden, ist Abwarten meist die teuerste Option. Spritzgießmaschinen Getriebe ersetzen ist selten ein reiner 1:1-Tausch. In der Praxis geht es um Drehmomentreserve, Taktbetrieb, Einbausituation, Wellenanschlüsse und die Frage, ob das bisherige Getriebe überhaupt zur realen Lastkollektiv passt.
Gerade in der Kunststoffverarbeitung wirken hohe, wiederkehrende Belastungen. Schliessen, Einspritzen, Dosieren und Entformen erzeugen dynamische Lastwechsel, die ein Antrieb über Jahre aufnehmen muss. Ein Getriebe, das nominell passt, kann unter realen Betriebsbedingungen trotzdem frühzeitig verschleissen. Deshalb beginnt ein sinnvoller Ersatz nicht mit dem Katalog, sondern mit der Anwendung.
Spritzgießmaschinen-Getriebe ersetzen - wann ist der richtige Zeitpunkt?
Ein Ausfall kündigt sich oft technisch an, lange bevor die Maschine stillsteht. Typische Hinweise sind steigende Geräuschentwicklung, verändertes Schwingungsverhalten, unruhiger Lauf unter Last oder erhöhte Öltemperaturen. Auch Leckagen, Metallabrieb im Schmierstoff und zunehmendes Verdrehspiel sind klare Indikatoren.
Entscheidend ist, ob noch eine wirtschaftliche Restlebensdauer vorhanden ist. Bei älteren Maschinen stellt sich oft nicht nur die Frage nach der Reparaturfähigkeit, sondern nach der langfristigen Teileverfügbarkeit. Wenn Lager, Verzahnung oder Gehäuse bereits Folgeschäden zeigen, ist ein Austausch meist sinnvoller als eine Instandsetzung mit unklarem Ergebnis.
Bei hoch ausgelasteten Anlagen ist auch der ungeplante Stillstand ein Kostenfaktor. Wer erst im Schadensfall reagiert, beschafft unter Zeitdruck. Das führt häufig zu Kompromissen bei Baugrösse, Übersetzung oder Schnittstellen. Technisch sauberer ist es, das Getriebe beim ersten belastbaren Schadensbild zu bewerten und den Ersatz vorausschauend auszulegen.
Welche Daten beim Ersetzen wirklich zählen
Ein defektes Getriebe wird häufig über Typenschilddaten ersetzt. Das reicht nur dann, wenn die ursprüngliche Auslegung korrekt war und sich an der Maschine nichts geändert hat. In vielen Bestandsanlagen wurden jedoch Taktzahlen erhöht, Werkzeuge gewechselt oder Prozessfenster verschärft. Dadurch verändert sich die Belastung des Antriebs oft deutlicher als erwartet.
Für die Auswahl sind deshalb mehrere Werte relevant: erforderliches Ausgangsdrehmoment, Lastspitzen, Übersetzung, Antriebsdrehzahl, Einschaltdauer, Schaltzyklen, Umgebungsbedingungen und vorhandener Bauraum. Ebenso wichtig sind die mechanischen Schnittstellen. Dazu gehören Flanschbild, Zentrierung, Wellengeometrie, Passfedern, Hohlwelle oder Schrumpfscheibe sowie die zulässigen Radial- und Axialkräfte.
Bei Spritzgiessmaschinen kommt hinzu, dass nicht jede Achse denselben Anspruch an das Getriebe stellt. Der Antrieb einer Plastifiziereinheit unterscheidet sich in Lastverlauf und Betriebscharakter deutlich von einem Schliessantrieb oder einer Hilfsbewegung. Wer hier verallgemeinert, riskiert Überdimensionierung oder vorzeitigen Verschleiss.
Lastkollektiv statt Nennwert betrachten
Der Nennwert auf dem Datenblatt ist nur ein Ausschnitt. In der Anwendung zählt das tatsächliche Lastkollektiv. Kurze, hohe Drehmomentspitzen können die Verzahnung und Lagerung stärker beanspruchen als ein dauerhaft mittlerer Betriebspunkt. Besonders kritisch sind häufige Reversierbewegungen, abrupte Beschleunigungen und thermisch grenzwertige Zyklen.
Ein Ersatzgetriebe sollte deshalb nicht nur auf maximale Leistung, sondern auf den realen Betriebsverlauf ausgelegt werden. Das ist in vielen Fällen der Punkt, an dem ein Standardgetriebe an seine Grenzen kommt und eine angepasste Lösung technisch sinnvoller wird.
1:1-Austausch oder technische Anpassung?
Nicht jede Anlage braucht eine Neukonstruktion. Wenn Einbaulage, Lasten und Prozess unverändert sind, kann ein funktional gleichwertiger Ersatz ausreichend sein. Das gilt vor allem dann, wenn das ursprüngliche Getriebe über viele Jahre stabil gearbeitet hat und der Ausfall auf normale Lebensdauergrenzen zurückzuführen ist.
Anders sieht es aus, wenn wiederholt derselbe Schaden auftritt. Dann ist der Austausch ohne Auslegungsprüfung meist nur eine Verschiebung des Problems. Typische Ursachen sind zu geringe Sicherheitsfaktoren, unzureichende Lagerdimensionierung, ungeeignete Dichtungskonzepte, falsche Schmierung oder eine Verzahnung, die auf das reale Stoßmoment nicht abgestimmt ist.
In diesen Fällen lohnt sich eine technische Anpassung. Das kann eine geänderte Übersetzung, eine andere Getriebebauart, verstärkte Lagerung, höhere Verdrehsteifigkeit oder eine optimierte Anbindung an Motor und Maschine sein. Auch eine Anpassung der Schmierung oder Abdichtung kann bei Dauerbetrieb und erhöhter thermischer Last entscheidend sein.
Spritzgießmaschinen Getriebe ersetzen - typische Fehler bei der Auswahl
Der häufigste Fehler ist die reine Orientierung an Anschlussmassen. Ein Getriebe kann mechanisch passen und trotzdem im Betrieb ungeeignet sein. Gerade bei Ersatzprojekten entsteht schnell Druck, weil die Maschine wieder anlaufen muss. Dann wird das verfügbare Produkt genommen, nicht das technisch richtige.
Ebenso problematisch ist eine zu knappe Reservierung beim Drehmoment. Wer nur den aktuellen Mittelwert betrachtet, unterschätzt oft die tatsächlichen Spitzen im Prozess. Das führt nicht immer sofort zum Schaden, aber häufig zu erhöhtem Spiel, sinkender Positioniergenauigkeit und verkürzter Lebensdauer.
Ein weiterer Punkt ist die Wechselwirkung mit dem Motor. Wird nur das Getriebe ersetzt, ohne Drehzahlbereich, Trägheitsverhältnis und Anfahrverhalten des Antriebsstrangs zu prüfen, können Schwingungen oder ungünstige Beschleunigungsverläufe entstehen. Das betrifft insbesondere modernisierte Maschinen, bei denen Servoantriebe oder Umrichterparameter bereits angepasst wurden.
Schnittstellen sauber prüfen
In der Praxis entscheiden oft wenige Millimeter über den Montageaufwand. Flanschabstände, Zentrierungen, Wellenüberstände und Anbaulagen müssen vor der Beschaffung eindeutig geklärt sein. Auch Schmierstofftyp, Entlüftung, Wartungszugang und die Lage von Sensorik oder Gebern gehören in die Prüfung.
Besonders bei älteren Maschinen fehlen vollständige Unterlagen. Dann ist das Aufnehmen der Ist-Situation vor Ort oder anhand detaillierter Massdaten sinnvoller als eine Beschaffung nach Annahme. Das reduziert Nacharbeit und verhindert Improvisation bei der Montage.
Welche Getriebebauart passt zur Anwendung?
Welche Lösung geeignet ist, hängt von der Achse und dem geforderten Betriebsverhalten ab. Planetengetriebe sind dort interessant, wo hohe Leistungsdichte, kompakte Bauform und gute Verdrehsteifigkeit gefordert sind. Bei anderen Einbausituationen können Flanschgetriebe oder kundenspezifisch konfigurierte Industriegetriebe Vorteile bieten.
Für Spritzgiessmaschinen ist nicht nur das Drehmoment relevant, sondern auch die Wiederholgenauigkeit unter zyklischer Belastung. Eine Lösung mit ausreichender Steifigkeit und sauber ausgelegter Lagerung verbessert das Verhalten im Prozess. Gleichzeitig darf die Baugrösse nicht zu Montagekonflikten führen. Genau dieser Zielkonflikt zwischen Bauraum, Dauerfestigkeit und Schnittstelle bestimmt viele Ersatzprojekte.
Hans Meier AG arbeitet in solchen Fällen typischerweise nicht über ein einziges Standardprodukt, sondern über die technische Einordnung der Anwendung. Das ist vor allem dann relevant, wenn vorhandene Schnittstellen erhalten bleiben sollen, die Lasten aber eine robustere Lösung verlangen.
Austausch in der Praxis: Was vor der Bestellung geklärt sein sollte
Vor einer Bestellung sollten Schadensbild, Betriebsdaten und Schnittstellenlage zusammengeführt werden. Hilfreich sind Fotos des Altgetriebes, Typenschilddaten, Zeichnungen, Angaben zur Einbaulage sowie Informationen zu Motorleistung, Drehzahl und Prozesszyklus. Wenn möglich, sollten auch frühere Schadensmuster dokumentiert werden.
Ebenso wichtig ist der Blick auf die Umgebung. Temperatur, Staub, Reinigungsmedien, Schockbelastungen und Wartungsintervalle beeinflussen die Auslegung direkt. Ein Getriebe in einer thermisch belasteten Maschinenumgebung stellt andere Anforderungen an Dichtung und Schmierung als ein Antrieb in ruhigem Dauerbetrieb.
Für Instandhaltung und Einkauf zählt ausserdem die Verfügbarkeit. Ein technisch ideales Getriebe hilft wenig, wenn Lieferzeit und Umbauaufwand den Stillstand verlängern. Deshalb ist bei Ersatzprojekten immer abzuwägen zwischen kurzfristiger Wiederinbetriebnahme und langfristig belastbarer Lösung. Je kritischer die Anlage, desto eher lohnt sich eine technisch saubere Anpassung statt eines schnellen Behelfsaustauschs.
Reparieren oder ersetzen?
Eine Reparatur kann sinnvoll sein, wenn das Gehäuse intakt ist, Ersatzteile verfügbar bleiben und keine konstruktiven Schwächen vorliegen. Bei hochwertigen Industriegetrieben mit klar begrenztem Schadenbild ist das eine wirtschaftliche Option. Sie setzt allerdings voraus, dass nach der Instandsetzung keine grundsätzliche Unterdimensionierung bestehen bleibt.
Ein Ersatz ist meist die bessere Wahl, wenn Verzahnung und Lagerung stark betroffen sind, Folgeschäden wahrscheinlich werden oder die Maschine künftig mit höheren Anforderungen laufen soll. Auch bei obsoleten Baureihen ist der Austausch oft der verlässlichere Weg. Für Produktionsumgebungen mit engen Taktvorgaben zählt am Ende nicht die theoretisch günstigste, sondern die betrieblich belastbare Lösung.
Wer Spritzgiessmaschinen-Getriebe ersetzen muss, sollte den Anlass deshalb als technische Prüfung des gesamten Antriebsstrangs verstehen. Ein sauber ausgelegter Ersatz reduziert nicht nur das Ausfallrisiko, sondern stabilisiert auch den Prozess über viele Lastzyklen hinweg. Gerade bei anspruchsvollen Maschinen entscheidet diese Sorgfalt oft darüber, ob der nächste Eingriff in zwei Monaten oder in vielen Betriebsjahren ansteht.
Copyright © April 2026 by hans meier ag
- Extruder-Getriebe für die Kunststoffindustrie
-
Extruder-Getriebe für die Kunststoffindustrie
Hohe Schmelzedrücke, konstante Prozesskräfte und ein Dauerbetrieb mit wenig Toleranz für Ausfälle - genau hier trennt sich bei Extrusionsanlagen Standardtechnik von wirklich geeigneten Antriebslösungen. Extruder Getriebe für Kunststoffindustrie müssen nicht nur Drehmoment übertragen, sondern axiale Lasten aufnehmen, die Prozessstabilität unterstützen und sich sauber in Maschine, Motor und Schneckensystem einfügen.
Was ein Extruder-Getriebe tatsächlich leisten muss
Im Extruder arbeitet das Getriebe unter Bedingungen, die sich deutlich von vielen anderen Industrieanwendungen unterscheiden. Neben dem erforderlichen Drehmoment wirkt über die Schnecke eine erhebliche Axialkraft auf den Antriebsstrang. Diese entsteht aus dem Schmelzedruck im Prozess und muss über die Lagerung kontrolliert aufgenommen werden. Genau deshalb sind Extruder-Getriebe konstruktiv keine einfachen Untersetzungsgetriebe mit angepasster Übersetzung, sondern spezialisierte Einheiten für kombinierte Drehmoment- und Lastaufnahme.
Für Anlagenbauer und OEMs bedeutet das: Die reine Nennleistung des Motors reicht als Auswahlkriterium nicht aus. Entscheidend ist das Zusammenspiel aus Schneckendurchmesser, Verfahrensart, Material, Druckniveau, Drehzahlbereich und thermischer Belastung. Auch die Betriebsweise spielt eine Rolle. Wer häufig Lastwechsel fährt, unterschiedliche Rezepturen verarbeitet oder im Grenzbereich der Ausbringung arbeitet, belastet das Getriebe anders als eine Anlage mit konstantem Durchsatz.
Extruder-Getriebe für Kunststoffindustrie richtig auslegen
Die Auslegung beginnt immer beim Prozess und nicht beim Katalogwert. In der Praxis müssen Drehmoment, Abtriebsdrehzahl und Axialkraft gemeinsam betrachtet werden. Wird nur auf eine hohe Drehmomentreserve geachtet, können Lagerung, thermische Stabilität oder die Anbindung an die Schneckenwelle trotzdem zum Schwachpunkt werden.
Ebenso relevant ist der reale Betriebsfall. Eine Anlage für PE- oder PP-Standardanwendungen stellt andere Anforderungen als eine Linie für hochgefüllte Compounds, technische Kunststoffe oder temperaturkritische Rezepturen. Mit steigender Materialviskosität und höherem Druckniveau wächst die mechanische Beanspruchung oft deutlich. Das wirkt sich unmittelbar auf Verzahnung, Lagerpaket und Gehäusesteifigkeit aus.
Bei der technischen Auslegung sind deshalb vor allem fünf Fragen zentral: Welches kontinuierliche Drehmoment wird tatsächlich benötigt, welche maximale Axialkraft tritt im Prozess auf, in welchem Drehzahlfenster arbeitet die Anlage, wie sieht die thermische Umgebung aus und welche Schnittstellen sind konstruktiv vorgegeben. Erst aus dieser Kombination ergibt sich, ob ein bestimmtes Extruder-Getriebe dauerhaft geeignet ist.
Drehmoment ist nur ein Teil der Gleichung
In vielen Projekten steht zunächst die Motorleistung im Vordergrund. Für Extruderantriebe ist jedoch das Abtriebsdrehmoment über den realen Lastpunkt wesentlich aussagekräftiger. Gerade bei niedrigen Drehzahlen und hohen Prozesskräften müssen Sicherheitsreserven so gewählt werden, dass nicht nur Spitzenlasten, sondern auch lang andauernde Belastungszustände beherrscht werden.
Zu gross dimensionieren ist allerdings ebenfalls nicht immer sinnvoll. Ein überdimensioniertes Getriebe erhöht Bauraum, Gewicht und Kosten und kann die Integration in bestehende Maschinen erschweren. Die wirtschaftlich sinnvolle Lösung liegt meist dort, wo Dauerlast, Reserve und Einbausituation sauber aufeinander abgestimmt sind.
Axialkraft entscheidet über die Eignung
Das zentrale Unterscheidungsmerkmal gegenüber vielen anderen Industriegetrieben ist die Axiallagerung. Die Schnecke erzeugt prozessbedingt eine Vorschubkraft, die je nach Anwendung sehr hoch ausfallen kann. Diese Last muss zuverlässig aufgenommen werden, ohne die Lebensdauer der Lagerung zu verkürzen oder die Prozessruhe zu beeinträchtigen.
Entscheidend ist dabei nicht nur der maximale Spitzenwert. Für die Auslegung zählt, welche Axialkraft dauerhaft anliegt, wie stark Lastschwankungen auftreten und ob zusätzliche Stösse aus dem Prozess zu erwarten sind. Wird dieser Punkt unterschätzt, zeigt sich das oft erst im Betrieb - durch erhöhte Lagertemperaturen, Schwingungen oder vorzeitigen Verschleiss.
Konstruktive Merkmale spezialisierter Extruder-Getriebe
Ein geeignetes Extruder-Getriebe zeichnet sich durch eine auf die Anwendung abgestimmte Verzahnungs- und Lagertechnik aus. Hohe Zahnfussfestigkeit, belastbare Wellenlagerung und ein verwindungssteifes Gehäuse sind keine Komfortmerkmale, sondern Grundvoraussetzungen für einen stabilen Langzeitbetrieb. Je nach Baugrösse und Leistungsdichte kommen unterschiedliche Konzepte zum Einsatz, etwa mehrstufige Stirnradanordnungen mit integrierter Axiallagerung.
Wichtig ist auch die Qualität der Wärmeabfuhr. Extrusionsprozesse laufen oft im kontinuierlichen Betrieb, und jede zusätzliche Verlustleistung im Getriebe wirkt sich auf Öltemperatur, Schmierfilm und Bauteillebensdauer aus. Deshalb sollte die thermische Auslegung nicht erst dann betrachtet werden, wenn ein Problem auftritt. Ölmenge, Schmierkonzept, Gehäuseoberfläche und bei Bedarf externe Kühlung sind Teil der Gesamtlösung.
Bei anspruchsvollen Anwendungen kommt es zudem auf die Schnittstelle zur Maschine an. Flansche, Wellenenden, Schrumpfscheibenlösungen oder kundenspezifische Anschlussgeometrien müssen mit dem vorhandenen Maschinendesign kompatibel sein. Gerade im Retrofit zeigt sich, wie wertvoll eine anpassbare Konfiguration ist. Wenn Einbaulage, Achshöhen oder Motorkonzepte vorgegeben sind, reicht ein Standardgehäuse oft nicht aus.
Wo in der Praxis die typischen Probleme entstehen
Viele Ausfälle sind nicht auf einen einzelnen Konstruktionsfehler zurückzuführen, sondern auf Abweichungen zwischen realem Betrieb und ursprünglicher Auslegung. Das beginnt bei geänderten Materialien und endet bei erhöhtem Durchsatz, der nachträglich eingeführt wurde. Ein Extruder, der ursprünglich für einen stabilen Produktionsbereich ausgelegt war, wird im Laufe der Jahre häufig näher an seine Grenzen gefahren.
Ein weiterer kritischer Punkt ist die Temperatur. Hohe Umgebungstemperaturen, unzureichende Belüftung im Maschinenraum oder ein nicht optimal abgestimmtes Schmiersystem können die Öltemperatur anheben und damit die Schmierbedingungen verschlechtern. In der Folge steigen Verschleiss und Lagerbelastung, obwohl die nominellen Lastdaten unverändert erscheinen.
Auch die Wellenanbindung wird in der Praxis häufig unterschätzt. Wenn Toleranzen, Passungen oder Fluchtungsfehler nicht sauber eingehalten werden, entstehen zusätzliche Kräfte im System. Diese wirken dann nicht isoliert auf eine Kupplung oder ein Lager, sondern auf den gesamten Antriebsstrang. Besonders bei hohen Drehmomenten wird daraus schnell ein Lebensdauerthema.
Retrofit oder Neuanlage - die Anforderungen unterscheiden sich
Bei Neuanlagen lässt sich das Extruder-Getriebe früh in die Maschinenkonstruktion integrieren. Das schafft Freiraum bei Achshöhe, Motorauswahl, Kühlung und Schnittstellen. Die technisch beste Lösung ist hier oft auch die wirtschaftlichste, weil keine Kompromisse aus dem Bestand berücksichtigt werden müssen.
Anders sieht es im Retrofit aus. Dort stehen vorhandene Anschlussmasse, Fundamente, Kupplungen und Motorkonzepte meist fest. Die Herausforderung besteht darin, eine Getriebelösung zu finden, die in das bestehende Layout passt und gleichzeitig den heutigen Lastfall sicher abdeckt. Wenn zusätzlich Produktionssteigerungen geplant sind, genügt ein reiner 1:1-Ersatz meist nicht.
Gerade in solchen Fällen ist eine präzise technische Abklärung entscheidend. Hans Meier AG begleitet solche Projekte mit Fokus auf Schnittstellen, Lastdaten und kundenspezifischer Konfiguration. Für Betreiber und Maschinenbauer ist das vor allem dann relevant, wenn Standardabmessungen nicht ausreichen oder ein breiter Drehmomentbereich abgedeckt werden muss.
Welche Daten für die Auswahl wirklich benötigt werden
Wer ein Extruder-Getriebe spezifizieren oder ersetzen will, sollte nicht nur Leistung und Übersetzung angeben. Für eine belastbare Beurteilung sind zusätzliche Informationen erforderlich. Dazu zählen insbesondere Schneckendaten, erwartete Axialkräfte, Betriebsdrehzahlen, Materialeinsatz, Lastkollektiv, Einbaulage und die vorhandenen mechanischen Schnittstellen.
Sinnvoll ist auch ein Blick auf die tatsächliche Betriebshistorie. Wenn es bereits Auffälligkeiten wie erhöhte Temperaturen, Lagergeräusche, Dichtungsprobleme oder unruhigen Lauf gab, liefern diese Hinweise oft wichtige Rückschlüsse auf die Lastverhältnisse. In vielen Fällen zeigt sich dann, dass nicht das Getriebe an sich zu schwach war, sondern die Gesamtauslegung an einem Detail nicht sauber abgestimmt wurde.
Für technische Einkäufer und Konstrukteure ist genau das der entscheidende Punkt: Ein Extruder-Getriebe ist kein isoliertes Bauteil, sondern Teil eines hoch beanspruchten Systems. Die beste Auswahl entsteht dort, wo Prozessdaten, mechanische Integration und Betriebsrealität zusammengeführt werden.
Warum Standardlösungen nur bedingt funktionieren
Es gibt Anwendungen, in denen ein standardisiertes Extruder-Getriebe wirtschaftlich und technisch ausreichend ist. Das gilt vor allem bei klar definierten Prozessfenstern, stabilen Lasten und gängigen Schnittstellen. Sobald jedoch hohe Axialkräfte, beengte Bauräume, Sonderwellen oder spezielle Kühl- und Schmieranforderungen ins Spiel kommen, stösst der Standardansatz schnell an Grenzen.
Dann geht es nicht mehr nur um Verfügbarkeit, sondern um Passgenauigkeit im technischen Sinn. Ein Getriebe, das formal die Leistung erreicht, kann im Feld trotzdem ungeeignet sein, wenn Lagerreserve, Wärmehaushalt oder Anschlussgeometrie nicht stimmen. Für die Kunststoffindustrie ist deshalb weniger die Frage entscheidend, ob ein Getriebe lieferbar ist, sondern ob es den realen Extrusionsprozess dauerhaft trägt.
Wer Extruder Getriebe für Kunststoffindustrie beschafft oder auslegt, sollte deshalb auf nachvollziehbare technische Bewertung statt auf reine Katalogdaten setzen. Die belastbare Lösung ist meist die, die den Prozess ernst nimmt - mit ausreichender Reserve, sauberer Axiallagerung und einer Schnittstelle, die zur Maschine passt. Genau dort entsteht Betriebssicherheit, die sich nicht in Prospekten, sondern in verfügbaren Produktionsstunden zeigt.
Copyright © April 2026 by hans meier ag
- Seilwinden-Getriebe auslegen: worauf es ankommt
-
Seilwinden-Getriebe auslegen: worauf es ankommt
Bei Seilwinden entscheidet die Getriebeauslegung nicht im Katalog, sondern am Lastfall. Wer ein Seilwinden-Getriebe auslegen will, muss nicht nur die maximale Zugkraft betrachten, sondern das Zusammenspiel aus Trommeldurchmesser, Seillagen, Einschaltdauer, Haltefunktion und Einbausituation. Genau an dieser Stelle trennt sich ein passendes Industriegetriebe von einer Lösung, die unter Last zu warm wird, zu langsam läuft oder unnötig groß ausfällt.
Seilwinden-Getriebe auslegen heißt Lastfälle sauber definieren
Die erste Frage lautet nicht, welches Getriebe verfügbar ist, sondern wie die Winde tatsächlich betrieben wird. Eine Hubwinde für intermittierenden Betrieb stellt andere Anforderungen als eine Zugwinde auf einem mobilen Gerät oder eine Prozesswinde mit hoher Wiederholrate. Entscheidend sind Zugkraft, gewünschte Seilgeschwindigkeit, Trommelabmessungen, Anzahl der Seillagen und die reale Lastverteilung über den Arbeitszyklus.
In der Praxis wird die Auslegung oft zu stark auf den Spitzenwert fokussiert. Das ist nachvollziehbar, aber technisch unvollständig. Für die Getriebeauswahl zählen ebenso die Betriebsdauer, Anfahrhäufigkeit, Beschleunigungsphasen und Bremsvorgänge. Ein Getriebe, das die statische Spitzenlast abträgt, ist noch nicht automatisch für das thermische Lastkollektiv geeignet.
Auch die Anwendung selbst beeinflusst die Sicherheitsphilosophie. Beim Heben von Lasten gelten andere Anforderungen als bei horizontalen Zuganwendungen. Sobald Personen, schwebende Lasten oder sicherheitsrelevante Haltefunktionen beteiligt sind, steigen die Anforderungen an Bremse, Rücklaufsperre, Überlastschutz und Nachweisführung deutlich.
Die Grundgrößen für die Auslegung
Am Anfang stehen einige wenige, aber belastbare Eingabedaten. Aus ihnen ergibt sich die Richtung für Getriebegröße, Übersetzung und Schnittstellen.
Zugkraft und wirksamer Trommelradius
Das notwendige Trommeldrehmoment ergibt sich aus Zugkraft mal wirksamem Trommelradius. Dabei ist nicht nur der Kerndurchmesser relevant. Mit jeder Seillage wächst der effektive Radius, und damit steigt das erforderliche Drehmoment bei gleicher Seilkraft. Gleichzeitig verändert sich die Seilgeschwindigkeit. Wer nur mit dem Kerndurchmesser rechnet, legt das System häufig zu optimistisch aus.
Gerade bei mehrlagiger Bewicklung sollte deshalb mit dem ungünstigen Bereich gerechnet werden oder es sind verschiedene Betriebspunkte zu betrachten. Je nach Anwendung ist der maximale Radius für das Drehmoment maßgebend, während der minimale Radius für Beschleunigung und Seilzugdynamik relevant sein kann.
Seilgeschwindigkeit und Übersetzung
Aus der geforderten Seilgeschwindigkeit und dem Trommeldurchmesser ergibt sich die notwendige Trommeldrehzahl. Daraus folgt in Verbindung mit der Antriebsdrehzahl die Getriebeübersetzung. Dieser Schritt klingt einfach, wird aber oft durch reale Randbedingungen kompliziert. Ein Elektromotor liefert sein bestes Wirkungsgradfenster nicht beliebig, ein Hydromotor verhält sich unter Last anders, und bei frequenzgeregelten Antrieben verschiebt sich der nutzbare Arbeitsbereich zusätzlich.
Die passende Übersetzung ist deshalb immer ein Kompromiss zwischen Zugkraft, Geschwindigkeit, Motorgröße und thermischer Reserve. Eine sehr hohe Übersetzung reduziert die notwendige Motordrehmomentanforderung, erhöht aber die Trägheit auf der Motorseite und kann die Dynamik begrenzen. Eine zu geringe Übersetzung zwingt den Motor in einen ungünstigen Betriebspunkt oder führt zu unnötig großen Antrieben.
Wirkungsgrad und reale Leistungsbilanz
Bei Windenantrieben reicht eine idealisierte Rechnung selten aus. Getriebe, Lager, Dichtungen, Seilführung und gegebenenfalls Zusatzstufen verursachen Verluste. Diese wirken sich direkt auf das erforderliche Antriebsmoment und auf die Erwärmung aus. Besonders bei niedrigen Drehzahlen und hohen Lasten kann der reale Wirkungsgrad deutlich von vereinfachten Annahmen abweichen.
Darum sollte die Leistungsbilanz über den relevanten Betriebszyklus erstellt werden. Für den Dauerbetrieb oder hohe Einschaltdauer ist die thermische Betrachtung oft genauso wichtig wie die reine Festigkeit.
Drehmoment ist nicht gleich Drehmoment
Wer ein Seilwinden-Getriebe auslegen möchte, muss zwischen verschiedenen Drehmomenten unterscheiden. Das Nenndrehmoment beschreibt den kontinuierlich zulässigen Betriebspunkt. Dazu kommen Spitzenmomente beim Anfahren, kurzzeitige Überlasten, Bremsmomente und gegebenenfalls Stoßbelastungen durch Lastwechsel oder lose Seilführung.
In vielen Anwendungen ist das Anfahrmoment kritischer als der stationäre Betrieb. Wenn eine Last aus dem Stillstand angehoben wird, wirken Haftreibung, Massenträgheit und eventuell ungünstige Seillage gleichzeitig. Das Getriebe muss diese Situationen nicht nur rechnerisch, sondern mit ausreichender Lebensdauerreserve beherrschen.
Ebenso relevant ist die Lastkollektivbewertung. Zwei Winden mit identischer Maximalzugkraft können völlig unterschiedliche Getriebe benötigen, wenn die eine nur gelegentlich verfährt und die andere im Mehrschichtbetrieb arbeitet. Für eine belastbare Auswahl zählen also nicht nur Spitzenwerte, sondern Häufigkeit und Dauer der Lastzustände.
Sicherheitsfaktoren richtig ansetzen
Sicherheitsfaktoren gehören zur Auslegung, aber sie ersetzen keine saubere Lastanalyse. Zu kleine Zuschläge führen zu Ausfällen, zu hohe Zuschläge zu unnötig großen und teuren Einheiten. Der richtige Faktor hängt von der Anwendung, der Vorhersagbarkeit der Last, den Schockanteilen, der Betriebsart und den normativen Anforderungen ab.
Bei Hubanwendungen ist besondere Sorgfalt erforderlich. Hier reicht es nicht, allein auf das Getriebe zu schauen. Die Haltebremse, die Verbindung zwischen Trommel und Abtrieb, die Wellen-Naben-Verbindung und die Tragstruktur müssen mit derselben Konsequenz betrachtet werden. Ein starkes Getriebe nützt wenig, wenn die Peripherie der Schwachpunkt bleibt.
Bremse, Rücklaufsperre und Selbsthemmung
Selbsthemmung wird bei Windenantrieben häufig überschätzt. Viele Getriebekonzepte sind unter realen Betriebsbedingungen nicht sicher selbsthemmend, insbesondere bei Vibration, Verschleiß oder wechselnden Reibwerten. Für gehaltene Lasten sollte daher eine definierte Bremslösung vorgesehen werden.
Ob eine Haltebremse auf der Motorseite genügt oder eine Bremse auf der Lastseite sinnvoller ist, hängt von Übersetzung, Wirkungsgrad, Sicherheitsanforderung und Wartungskonzept ab. Rücklaufsperren können ergänzend sinnvoll sein, ersetzen aber nicht in jedem Fall eine Betriebs- oder Sicherheitsbremse.
Gerade bei Planetensätzen für Winden ist die Kombination aus hoher Drehmomentdichte, kompakter Bauform und integrierbaren Bremskonzepten interessant. Dennoch bleibt die Detailprüfung der konkreten Anwendung entscheidend. Das gilt besonders bei Not-Halt-Szenarien oder häufigem Lastabsetzen.
Schnittstellen und Bauraum früh mitdenken
Ein technisch passendes Getriebe scheitert in der Praxis oft an den Schnittstellen. Dazu gehören Motoranbau, Flanschbild, Abtriebswelle, Trommelanbindung, Lagerkonzept, Befestigung und die verfügbare Einbaulage. Auch die Zugänglichkeit für Wartung und Bremsenservice sollte früh geklärt werden.
Bei kompakten Maschinen ist der Bauraum häufig der härteste Randparameter. Dann lohnt sich die Prüfung, ob ein koaxiales oder rechtwinkliges Konzept Vorteile bringt, ob eine integrierte Lösung mit Bremse und Motor sinnvoll ist oder ob eine abgestimmte Sonderkonfiguration die sauberere Antwort darstellt. Hans Meier AG begleitet solche Auslegungen typischerweise dort, wo Standardabmessungen und Standardübersetzungen nicht ausreichen.
Umgebungsbedingungen sind keine Nebensache
Staub, Feuchtigkeit, salzhaltige Atmosphäre, tiefe Temperaturen oder heiße Prozessumgebungen verändern die Anforderungen an Dichtungen, Schmierung, Korrosionsschutz und Werkstoffwahl. Auch die Einbaulage beeinflusst Schmierverhältnisse und damit Lebensdauer und Temperaturverhalten.
Für mobile Anwendungen kommen Vibration, Schräglagen und wechselnde Lastzustände hinzu. In industriellen Anlagen sind dagegen oft Dauerlauf, enge Taktung und hohe Verfügbarkeit maßgebend. Das Getriebe muss zur Umgebung passen, nicht nur zur Berechnung auf dem Papier.
Typische Fehler bei der Auslegung
Viele Fehlentscheidungen entstehen aus plausiblen Vereinfachungen. Häufig wird mit einer konstanten Trommel gerechnet, obwohl die Seillagen den wirksamen Radius deutlich verändern. Ebenfalls verbreitet ist die Auslegung nur auf Maximalzugkraft, ohne thermische Betrachtung des Zyklus. Kritisch ist auch, Bremse und Getriebe getrennt zu betrachten, obwohl ihre Funktion im Lastfall eng gekoppelt ist.
Ein weiterer Punkt ist die Vernachlässigung der Abtriebsbelastung durch zusätzliche Radial- oder Axialkräfte. Wenn Seilablenkung, Trommellagerung oder Fluchtungsfehler ungünstig wirken, wird das Getriebe mechanisch anders belastet als in der reinen Drehmomentrechnung angenommen. Solche Effekte zeigen sich oft erst im Feld - dann allerdings mit hohem Aufwand.
So wird die Auslegung belastbar
Eine tragfähige Auslegung beginnt mit einem klaren Lastprofil. Dazu gehören maximale und typische Zugkraft, Seilgeschwindigkeit, Trommeldaten, Seillagen, Schaltzyklen, Einschaltdauer, Beschleunigungszeiten und alle relevanten Sicherheitsanforderungen. Danach folgen die Prüfung von Übersetzung, Drehmomenten, Wirkungsgrad, thermischer Eignung und Schnittstellen.
Wichtig ist, nicht nur den Idealpunkt auszulegen, sondern den gesamten Betriebsbereich. Besonders bei variabler Drehzahl oder stark wechselnden Lasten zeigt sich die Qualität einer Auslegung darin, wie sauber Randfälle berücksichtigt wurden. Dazu zählen Kaltstart, häufiges Reversieren, Not-Halt, Haltebetrieb und Lastspitzen im täglichen Einsatz.
Wenn diese Punkte früh abgestimmt sind, lässt sich die Getriebelösung gezielt konfigurieren - vom Grundgetriebe über Bremse und Anbaumotor bis zu Wellenenden, Flanschen und Oberflächenschutz. Das reduziert nicht nur das Ausfallrisiko, sondern verkürzt in vielen Projekten auch den Weg von der Konstruktion zur Inbetriebnahme.
Wer ein Seilwinden-Getriebe auslegen muss, fährt mit einer sauberen Lastbeschreibung meist schneller als mit vorschnellen Typenvergleichen. Je präziser die Anwendung definiert ist, desto zuverlässiger wird die Lösung im Betrieb.
Copyright © April 2026 by hans meier ag
- Fahrantriebe für mobile Maschinen richtig auslegen
-
Fahrantriebe für mobile Maschinen richtig auslegen
Wer Fahrantriebe für mobile Maschinen spezifiziert, entscheidet nicht nur über Vortrieb. Er legt zugleich fest, wie effizient, belastbar und wartungsstabil eine Maschine im realen Einsatz arbeitet. Gerade bei Baumaschinen, Kommunalfahrzeugen, Raupenfahrwerken, Hebe- und Fördertechnik oder Sonderfahrzeugen zeigt sich schnell, dass ein nominell passendes Getriebe noch lange keine passende Antriebslösung ist.
In der Praxis scheitern Auslegungen selten an einem einzigen Wert. Häufig sind es Lastspitzen, ungünstige Einbausituationen, wechselnde Fahrzyklen oder unklare Schnittstellen, die später zu erhöhtem Verschleiss, thermischen Problemen oder unbefriedigendem Fahrverhalten führen. Deshalb beginnt eine technisch saubere Auswahl nicht beim Katalog, sondern bei der Anwendung.
Fahrantriebe für mobile Maschinen sind Systemschnittstellen
Ein Fahrantrieb ist in mobilen Anwendungen immer Teil eines Gesamtsystems aus Motor, Getriebe, Bremse, Lagerung, Rad oder Kettenantrieb sowie den übergeordneten hydraulischen oder elektrischen Steuerfunktionen. Wer nur das Übersetzungsverhältnis betrachtet, blendet entscheidende Einflussgrössen aus.
Relevant ist zunächst die Frage, welche Fahrfunktion tatsächlich gefordert ist. Soll die Maschine vor allem hohe Zugkraft bei niedriger Geschwindigkeit bereitstellen, etwa im Raupenantrieb? Oder stehen feinfühlige Positionierung, häufiges Reversieren und kompakte Bauform im Vordergrund, wie bei vielen Spezialfahrzeugen und selbstfahrenden Arbeitsmaschinen? Schon an diesem Punkt unterscheiden sich die Anforderungen deutlich.
Hinzu kommen die äusseren Betriebsbedingungen. Schmutz, Schläge, Gefälle, intermittierender Betrieb, hohe Radlasten oder lange Standzeiten unter Last wirken direkt auf Lebensdauer und Funktion. Fahrantriebe für mobile Maschinen müssen deshalb nicht nur die Sollwerte erreichen, sondern unter realen Randbedingungen Reserven mitbringen.
Welche Daten für die Auslegung wirklich zählen
Die Grunddaten sind bekannt: Fahrzeugmasse, Rollradius, Fahrgeschwindigkeit, Steigfähigkeit und verfügbare Antriebsleistung. Für eine belastbare Auslegung reichen diese Angaben jedoch selten aus. Entscheidend ist das Lastkollektiv.
Eine Maschine, die mehrmals pro Minute anfährt, abbremst, dreht und unter wechselnder Last arbeitet, beansprucht den Fahrantrieb anders als ein Fahrzeug mit gleichmässigem Fahrprofil. Auch der Untergrund verändert die Belastung erheblich. Asphalt, Schotter, Schlamm oder Baustellenmischbetrieb erzeugen unterschiedliche Widerstände und Lastspitzen. Genau diese Unterschiede bestimmen, ob ein Antrieb dauerhaft tragfähig ist oder frühzeitig an Grenzen kommt.
Ebenso wichtig ist die Verteilung der Lasten auf die einzelnen Fahrantriebe. Bei mehrachsigen Systemen oder Fahrwerken mit mehreren Antriebseinheiten darf nicht mit idealisierten Gleichlastannahmen gearbeitet werden. Dynamische Lastverlagerungen, Kurvenfahrt oder ungleichmässige Bodenauflage führen dazu, dass einzelne Einheiten überproportional belastet werden.
Die thermische Betrachtung wird ebenfalls häufig unterschätzt. Ein Fahrantrieb, der drehmomentseitig ausreichend dimensioniert scheint, kann thermisch kritisch werden, wenn hohe Lasten über längere Zeit bei niedriger Drehzahl gefahren werden. Gerade in kompakten mobilen Maschinen mit eingeschränkter Wärmeabfuhr ist dieser Punkt wesentlich.
Drehmoment ist nicht gleich Drehmoment
Für die Auswahl zählt nicht nur das Nenndrehmoment, sondern das Verhältnis von Dauer-, Spitzen- und Bremsmoment. Anfahrstösse, Schockbelastungen durch Hindernisse oder Lastwechsel beim Richtungswechsel müssen im Auslegungsmodell abgebildet werden.
Planetengetriebe kommen bei Fahrantrieben häufig zum Einsatz, weil sie hohe Drehmomente bei kompakter Bauform ermöglichen. Doch auch hier gilt: Eine hohe nominelle Tragfähigkeit ersetzt keine anwendungsspezifische Prüfung der Lagerung, Verzahnung und Anschlussgeometrie. Besonders bei radial und axial hoch belasteten Radantrieben ist die mechanische Gesamtauslegung entscheidend.
Die Schnittstellen entscheiden über die Praxistauglichkeit
Flanschbild, Wellengeometrie, Bremsintegration, Motoranbindung und Befestigung am Fahrwerk müssen früh geklärt werden. In vielen Projekten ist nicht das Getriebe selbst der Engpass, sondern die Schnittstelle zur Gesamtmaschine.
Wenn Bauraum knapp ist, steigen die Anforderungen an kompakte Bauformen und integrierte Funktionen. Dann ist zu prüfen, ob Bremse, Motor und Getriebe als abgestimmte Einheit ausgeführt werden sollen. Das reduziert Montageaufwand und Schnittstellenrisiken, verlangt aber eine saubere Abstimmung aller Betriebszustände.
Typische Anwendungsfälle und ihre Unterschiede
Radantriebe in mobilen Arbeitsmaschinen verlangen oft eine ausgewogene Kombination aus Effizienz, kompakter Einbaulage und guter Beherrschbarkeit im Teillastbereich. Raupenfahrwerke stellen andere Prioritäten. Dort stehen hohe Zugkräfte, Stossfestigkeit und hohe Belastbarkeit bei niedrigen Geschwindigkeiten im Vordergrund.
Bei Kommunal- und Sonderfahrzeugen kommt häufig ein gemischtes Lastprofil hinzu. Strassenfahrt, Rangieren, Steigfähigkeit und Gerätebetrieb müssen in einem Antriebskonzept zusammengeführt werden. In solchen Fällen reicht eine rein auf Maximalmoment ausgelegte Lösung nicht aus. Sie kann funktional zwar genügen, arbeitet aber im Alltag unter Umständen ineffizient oder unnötig schwer.
Auch für selbstfahrende Maschinen in der Intralogistik oder im industriellen Umfeld gelten eigene Regeln. Hier sind präzise Fahrbewegungen, reproduzierbares Ansprechverhalten und geringe Geräuschentwicklung oft wichtiger als extreme Spitzendrehmomente. Die technisch richtige Lösung hängt also stark vom Einsatzprofil ab.
Hydraulisch oder elektrisch - die Anwendung gibt die Richtung vor
Bei Fahrantrieben für mobile Maschinen ist die Frage nach dem Antriebsprinzip kein reines Technologiethema, sondern eine Systementscheidung. Hydraulische Lösungen bieten Vorteile bei hoher Leistungsdichte, bewährter Mobilhydraulik-Integration und anspruchsvollen Lastfällen. Sie sind in vielen mobilen Arbeitsmaschinen weiterhin der etablierte Standard.
Elektrische Fahrantriebe gewinnen an Bedeutung, vor allem dort, wo Emissionsvorgaben, Regelgenauigkeit oder Energieeffizienz im Vordergrund stehen. Gleichzeitig steigen die Anforderungen an Leistungselektronik, Batteriesystem, Thermomanagement und Schutzkonzepte. Der Vorteil der besseren Regelbarkeit ist real, aber nicht in jeder mobilen Anwendung automatisch wirtschaftlicher.
Oft ist nicht die Frage entscheidend, welche Technologie moderner wirkt, sondern welche Architektur unter den gegebenen Randbedingungen technisch und wirtschaftlich sinnvoll ist. Bei niedrigen Stückzahlen, rauen Umgebungen oder sehr speziellen Lastprofilen kann eine sauber ausgelegte hydraulische Lösung weiterhin die bessere Wahl sein.
Warum Standardauslegung oft zu kurz greift
Mobile Maschinen bewegen sich selten in normierten Lastfällen. Sonderaufbauten, kundenindividuelle Fahrwerke und spezifische Einbauvorgaben führen dazu, dass Standardkomponenten an Grenzen kommen. Das betrifft nicht nur Drehmoment und Übersetzung, sondern auch Lagerkonzepte, Abdichtung, Korrosionsschutz und Bremsausführung.
Besonders kritisch wird es bei Anwendungen mit hohen externen Kräften auf Abtriebsseite. Wenn Radlasten, Kettenzug oder Stossbelastungen gross sind, muss geprüft werden, ob der Fahrantrieb diese Kräfte direkt aufnehmen kann oder ob zusätzliche Lagerstellen notwendig sind. Wird dieser Punkt zu spät erkannt, entstehen konstruktive Korrekturen mit hohem Aufwand.
Auch die Übersetzung selbst ist oft ein Kompromiss. Eine kurze Übersetzung verbessert die Zugkraft, begrenzt aber Endgeschwindigkeit und kann den Wirkungsgrad in bestimmten Betriebsbereichen verschlechtern. Eine längere Übersetzung reduziert das verfügbare Raddrehmoment und kann bei Steigungen oder weichem Untergrund problematisch werden. Die richtige Wahl ergibt sich daher aus dem Fahrzyklus und nicht aus einem Einzelwert.
Worauf technische Einkäufer und Konstrukteure achten sollten
Für Konstrukteure steht meist die technische Passung im Vordergrund, für den Einkauf die Verfügbarkeit, Wiederholbarkeit und Betriebssicherheit. Beides gehört zusammen. Ein Fahrantrieb ist dann sinnvoll ausgewählt, wenn er nicht nur rechnerisch passt, sondern auch in Beschaffung, Montage und Service beherrschbar bleibt.
Wesentlich ist eine frühe Abstimmung über erwartete Lebensdauer, Sicherheitsbeiwerte, Umgebungsbedingungen und Dokumentationstiefe. Gerade bei OEM-Projekten mit Variantenbildung sollte geklärt werden, ob sich ein modulares Antriebskonzept abbilden lässt. Das vereinfacht Ersatzteilhaltung und reduziert den Konstruktionsaufwand über mehrere Maschinentypen hinweg.
Ein weiterer Punkt ist die Hersteller- und Beratungskompetenz. Bei komplexen mobilen Anwendungen ist es ein Vorteil, wenn nicht nur einzelne Komponenten geliefert werden, sondern auch die technische Einordnung der Lasten, Schnittstellen und Betriebsbedingungen erfolgt. Genau dort liegt der Unterschied zwischen Produktauswahl und Antriebsauslegung.
Hans Meier AG begleitet solche Aufgabenstellungen typischerweise nicht über abstrakte Systemversprechen, sondern über konkret spezifizierbare Getriebe- und Antriebslösungen für definierte mobile Anwendungen.
Fahrantriebe für mobile Maschinen früh ganzheitlich denken
Je später kritische Betriebsdaten in ein Projekt einfliessen, desto höher wird das Risiko für Nacharbeit. Das gilt besonders für mobile Maschinen, bei denen Einbauraum, Gewicht, Lastprofil und Umweltbedingungen eng miteinander verknüpft sind. Eine saubere Vorabklärung spart hier oft mehr Zeit als jede spätere Optimierung.
Sinnvoll ist deshalb ein Auslegungsansatz, der mechanische, thermische und funktionale Anforderungen gemeinsam betrachtet. Dazu gehören reale Fahrzyklen, Lastspitzen, Rad- oder Kettenkräfte, Bremsanforderungen und die tatsächliche Schnittstelle zur Maschine. Erst aus dieser Gesamtsicht lässt sich beurteilen, welcher Fahrantrieb dauerhaft tragfähig ist.
Wer Fahrantriebe für mobile Maschinen auf diese Weise bewertet, reduziert nicht nur technische Risiken. Er schafft auch eine belastbare Grundlage für effiziente Konstruktion, stabile Beschaffung und zuverlässigen Betrieb im Feld. Genau darauf kommt es an, wenn mobile Antriebstechnik nicht nur funktionieren, sondern über Jahre hinweg überzeugen soll.

Copyright © April 2026 by hans meier ag
- Getriebespezialist für Industrieanwendungen
-
Getriebespezialist für Industrieanwendungen
Wenn ein Antrieb im Feld ausfällt, liegt die Ursache selten nur am Getriebe. Häufig ist die Auslegung zu nah an der Grenzlast, die Einbausituation wurde unterschätzt oder die Schnittstelle zwischen Motor, Kupplung und Abtrieb passt mechanisch, aber nicht betrieblich. Genau hier zeigt sich, was ein Getriebespezialist für Industrieanwendungen leisten muss: nicht nur Produkte liefern, sondern Lastfälle, Betriebsdaten und Einbaugrenzen technisch sauber zusammenführen.
Was ein Getriebespezialist für Industrieanwendungen tatsächlich abdeckt
In industriellen Anwendungen reicht die reine Nennleistung als Auswahlkriterium nicht aus. Entscheidend sind Drehmomentverlauf, Schaltspiele, Stoßbelastungen, thermische Randbedingungen, Lagerreaktionen, Wirkungsgrad und die konkrete Lebensdauererwartung. Ein spezialisierter Anbieter betrachtet das Getriebe deshalb nicht isoliert, sondern als Teil eines Antriebssystems.
Das ist vor allem bei Maschinen und Anlagen relevant, in denen hohe Lasten mit begrenztem Bauraum zusammentreffen. Planetengetriebe, Flanschgetriebe, Aufsteckgetriebe oder Hochdrehmoment-Getriebe erfüllen auf dem Papier oft ähnliche Grundfunktionen. In der Praxis unterscheiden sie sich jedoch deutlich in Steifigkeit, Überlastverhalten, Montagekonzept und Wartungsanforderung.
Für Konstrukteure und technische Einkäufer ist der Unterschied wirtschaftlich spürbar. Ein korrekt ausgelegtes Getriebe reduziert ungeplante Stillstände, vermeidet Überdimensionierung und verbessert die Anschlussfähigkeit an bestehende Maschinenkonzepte. Ein falsch gewählter Antrieb verursacht dagegen Folgekosten, die im Beschaffungspreis zunächst nicht sichtbar sind.
Getriebeauslegung in Industrieanwendungen beginnt bei der Last, nicht beim Katalog
Die typische Anfrage lautet oft: gesuchtes Übersetzungsverhältnis, gewünschte Drehzahl, bestimmtes Drehmoment. Das ist ein brauchbarer Startpunkt, aber für eine belastbare Auswahl zu wenig. Wer Getriebe für Industrieanwendungen spezifiziert, muss zuerst verstehen, wie die Last tatsächlich entsteht.
Dabei geht es um Fragen wie diese: Liegt ein kontinuierlicher Betrieb oder ein zyklischer Betrieb vor? Gibt es hohe Anfahrmomente? Treten Reversierlasten auf? Wie hoch sind radiale und axiale Kräfte an der Abtriebswelle? Ist das System stoßbehaftet, etwa bei Brech-, Förder- oder Rührprozessen? Und wie wirkt sich die Umgebung aus, beispielsweise durch Staub, Feuchtigkeit oder hohe Umgebungstemperaturen?
Erst aus dieser Gesamtsicht lässt sich beurteilen, ob ein Planetengetriebe mit hoher Leistungsdichte die richtige Wahl ist, ob ein Flanschgetriebe konstruktive Vorteile bietet oder ob ein Hochdrehmoment-Getriebe mit spezifischer Lagerung und verstärkter Gehäusestruktur erforderlich ist. In vielen Fällen ist nicht das maximal geforderte Drehmoment der kritische Punkt, sondern das Lastkollektiv über die gesamte Lebensdauer.
Warum Sicherheitsfaktoren allein nicht genügen
In der Praxis wird Unsicherheit oft mit pauschalen Reserven kompensiert. Das kann funktionieren, führt aber nicht automatisch zur besten Lösung. Zu hohe Sicherheitszuschläge vergrößern Bauraum, Gewicht und Kosten. Zu knappe Zuschläge verkürzen die Lebensdauer oder erhöhen das Risiko für Ausfälle bei Lastspitzen.
Ein Getriebespezialist für Industrieanwendungen arbeitet deshalb mit anwendungsspezifischen Sicherheitsannahmen. Entscheidend ist nicht nur, ob ein Getriebe eine Spitzenlast kurzfristig aufnehmen kann, sondern wie häufig diese Last auftritt, wie sie eingeleitet wird und welche thermischen Folgen sich daraus ergeben. Gerade bei langsam laufenden, hoch belasteten Anwendungen ist diese Differenzierung zentral.
Welche Getriebeart für welche Industrieanwendung sinnvoll ist
Die richtige Bauform hängt immer von der Kombination aus Drehmoment, Einbaulage, Anschlussgeometrie und Betriebsprofil ab. Allgemeingültige Aussagen greifen zu kurz, dennoch lassen sich typische Einsatzmuster klar benennen.
Planetengetriebe kommen dort zum Einsatz, wo hohe Drehmomente auf engem Bauraum gefordert sind und eine kompakte, koaxiale Bauweise Vorteile bringt. Das ist bei mobilen Maschinen ebenso relevant wie bei Industrieanlagen mit begrenzten Einbauverhältnissen. Ihr Vorteil liegt in der hohen Leistungsdichte. Die Kehrseite: Je nach Anwendung steigen Anforderungen an Wärmeabfuhr, Lagerung und Schnittstellenpräzision.
Flanschgetriebe sind interessant, wenn eine definierte Anbindung an Maschinenstrukturen oder Trommeln erforderlich ist. In Winden, Drehwerken oder Sondermaschinen zählt oft nicht nur das übertragbare Drehmoment, sondern die konstruktive Integration. Hier entscheidet die Schnittstelle häufig mehr über die Eignung als das reine Übersetzungsverhältnis.
Aufsteckgetriebe bieten Vorteile bei Fördertechnik, Mischern oder anderen Anwendungen mit direkter Wellenanbindung. Sie vereinfachen in vielen Fällen die Montage und reduzieren Zusatzkomponenten. Allerdings muss die Abstützung sauber gelöst sein, damit keine unerwünschten Zusatzkräfte ins System gelangen.
Hochdrehmoment-Getriebe sind für schwere industrielle Aufgaben ausgelegt, bei denen Lastreserven, Lebensdauer und Gehäusesteifigkeit im Vordergrund stehen. In Extrudern, Rührwerken, Pressen oder grossen Förderanlagen ist ihre Eignung oft weniger eine Frage des Prinzips als der präzisen Anpassung an Prozess und Einbausituation.
Schnittstellen entscheiden über die Praxistauglichkeit
Ein Getriebe kann rechnerisch korrekt dimensioniert und dennoch ungeeignet sein, wenn die Schnittstellen nicht abgestimmt sind. Das betrifft Motoradapter, Flanschbilder, Wellenenden, Schrumpfscheiben, Kupplungen und gegebenenfalls Bremsen oder Hydraulikkomponenten. In der industriellen Realität entstehen genau an diesen Übergängen viele Probleme.
Besonders kritisch sind Anwendungen, in denen Getriebe in bestehende Maschinen integriert oder als Ersatz für Bestandsaggregate verwendet werden. Dann müssen nicht nur Leistung und Übersetzung passen, sondern auch Achshöhen, Befestigungspunkte, Wellendurchmesser und Lagerkonzepte. Schon kleine Abweichungen können Umbauten auslösen, die den Projektnutzen infrage stellen.
Ein technisch geführter Auswahlprozess berücksichtigt deshalb auch angrenzende Komponenten. Kupplungen beeinflussen Schwingungsverhalten und Lastspitzen. Hydraulik-Aggregate verändern Regelcharakteristik und Anfahrverhalten. Achssysteme und Fahrantriebe stellen andere Anforderungen als stationäre Industrieantriebe. Wer diese Zusammenhänge ignoriert, verlagert das Risiko lediglich auf Montage und Inbetriebnahme.
Standardprodukt oder kundenspezifische Konfiguration
Nicht jede Anwendung verlangt eine Sonderlösung. Viele Projekte lassen sich wirtschaftlich mit bestehenden Baugrössen und modularen Optionen realisieren. Entscheidend ist, wo Standard endet. Das kann bei einer speziellen Flanschgeometrie beginnen, bei einer abweichenden Lagerung weitergehen und bei Dichtsystemen oder Korrosionsschutz aufhören.
Für OEMs und Anlagenbauer ist diese Abgrenzung wesentlich. Ein Standardgetriebe mit angepasster Schnittstelle ist oft schneller verfügbar und kostenseitig attraktiv. Bei anspruchsvollen Lastfällen, begrenztem Bauraum oder sehr spezifischen Umgebungsbedingungen ist eine kundenspezifische Konfiguration jedoch häufig der bessere Weg, weil sie Folgerisiken reduziert.
Typische Industrieanwendungen mit hohem Auslegungsbedarf
Der Bedarf an spezialisierter Getriebetechnik zeigt sich besonders in Anwendungen mit hohen Prozesskräften oder wechselnden Lastprofilen. Extruder-Getriebe müssen beispielsweise dauerhaft hohe Drehmomente übertragen und gleichzeitig thermisch beherrschbar bleiben. Hier geht es nicht nur um Kraftübertragung, sondern um Prozessstabilität über lange Laufzeiten.
Bei Seilwinden-Getrieben stehen neben dem Drehmoment auch Sicherheitsaspekte, Bremsintegration und das Verhalten unter wechselnden Zuglasten im Vordergrund. Fahrantriebe für mobile Maschinen müssen kompakt bauen, stoßfest sein und unter realen Einsatzbedingungen zuverlässig arbeiten. In Rührwerken und Mischern wiederum bestimmen häufig Radiallasten, Wellendynamik und Prozessmedien die Auswahl stärker als die reine Motorleistung.
Auch in klassischen Förder- und Handhabungsanlagen gibt es keine Einheitslösung. Je nach Zyklus, Start-Stopp-Verhalten und Umgebungsbedingung unterscheiden sich die Anforderungen erheblich. Das erklärt, warum zwei Anwendungen mit ähnlicher Nennleistung konstruktiv zu völlig unterschiedlichen Getriebekonzepten führen können.
Woran technische Entscheider einen geeigneten Partner erkennen
Ein belastbarer Anbieter spricht früh über Lastkollektive, Einbausituation und Schnittstellen und nicht erst über Lieferzeiten. Er hinterfragt die Anwendung, statt nur Kataloggrössen zuzuordnen. Das ist kein Selbstzweck, sondern die Voraussetzung dafür, dass das ausgewählte Getriebe im Betrieb auch tatsächlich zur Maschine passt.
Wichtig ist zudem die Breite des verfügbaren Drehmoment- und Baugrössenspektrums. Wer von wenigen Standardserien abhängt, wird Grenzfälle eher in bestehende Raster pressen. Ein spezialisierter Partner kann dagegen zwischen unterschiedlichen Bauarten und Herstellern differenzieren und auf dieser Basis technisch sauber auswählen.
Für den Schweizer Markt zählt darüber hinaus die Fähigkeit, Engineering-Nähe mit verlässlicher Projektabwicklung zu verbinden. Konstruktion, Beschaffung und Instandhaltung brauchen klare Aussagen zu technischen Grenzen, Optionen und Lieferfähigkeit. Genau darin liegt der praktische Wert eines spezialisierten Ansprechpartners wie Hans Meier AG.
Getriebespezialist Industrieanwendungen: Der Unterschied liegt in der Präzision
Der Begriff getriebespezialist industrieanwendungen wirkt auf den ersten Blick breit. In der Praxis ist er sehr konkret. Gemeint ist die Fähigkeit, aus einer Vielzahl von Getriebe- und Antriebskomponenten die technisch passende Lösung für einen definierten Einsatzfall abzuleiten - mit Blick auf Drehmoment, Lebensdauer, Bauraum, Schnittstellen und Betriebsrealität.
Für Maschinenbauer, OEMs und technische Einkäufer ist genau diese Präzision entscheidend. Nicht das breiteste Sortiment allein schafft Nutzen, sondern die sichere Übersetzung von Betriebsanforderungen in eine belastbare Antriebsauslegung. Wer eine Anwendung früh technisch sauber beschreibt, verkürzt Schleifen im Projekt und erhöht die Chance, dass der Antrieb im Feld das tut, was er soll: zuverlässig arbeiten.
Copyright © April 2026 by hans meier ag
- Aufsteckgetriebe für Förderanlagen richtig wählen
-
Aufsteckgetriebe für Förderanlagen richtig wählen
Wenn ein Förderband im Schüttgutbetrieb ruckfrei anlaufen soll, ein Kettenförderer unter hoher Last arbeitet oder eine Anlage in staubiger Umgebung dauerhaft verfügbar bleiben muss, entscheidet die Antriebsauslegung oft über Wirtschaftlichkeit und Stillstandsrisiko. Aufsteckgetriebe für Förderanlagen sind dabei eine bewährte Lösung, weil sie hohe Drehmomente kompakt auf die Abtriebswelle bringen und sich konstruktiv gut in viele Förderkonzepte integrieren lassen.
Warum Aufsteckgetriebe für Förderanlagen häufig die richtige Bauform sind
Im Unterschied zu flanschmontierten Lösungen wird das Aufsteckgetriebe direkt auf die Maschinenwelle aufgesteckt. Bei Förderanlagen reduziert das den konstruktiven Aufwand im Umfeld der Abtriebsseite und spart häufig Bauraum. Gerade bei Band-, Becher-, Schnecken- oder Kettenförderern ist das relevant, weil Tragkonstruktion, Lagerung, Schutzabdeckungen und Wartungszugänge meist eng aufeinander abgestimmt sind.
Technisch interessant ist vor allem die direkte Drehmomentübertragung auf die angetriebene Welle. Dadurch lassen sich Kupplungs- oder Zwischenstufen je nach Aufbau vermeiden. Das vereinfacht die Mechanik, reduziert potenzielle Verschleissstellen und kann die Montage beschleunigen. Allerdings gilt auch hier: Die Vorteile zeigen sich nur dann, wenn Wellenpassung, Drehmomentabstützung und Lastannahmen sauber ausgelegt sind.
Ein Aufsteckgetriebe ist deshalb nicht einfach ein platzsparendes Standardgetriebe. Es ist eine Bauform, die sehr gut funktioniert, wenn die Einbausituation klar definiert ist und die Förderaufgabe mit ihren realen Lasten berücksichtigt wird.
Welche Anforderungen bei Förderanlagen wirklich zählen
Bei der Auswahl wird in der Praxis oft zuerst auf Übersetzung und Motorleistung geschaut. Für die Betriebssicherheit reicht das nicht aus. Förderanlagen erzeugen je nach Materialfluss, Startverhalten und Förderprinzip sehr unterschiedliche Lastkollektive. Ein Bandförderer mit gleichmässigem Schüttgutstrom stellt andere Anforderungen als ein Reversierbetrieb im Stückguttransport oder ein stark stoßbelasteter Kettenförderer.
Entscheidend sind das tatsächlich benötigte Abtriebsdrehmoment, die Betriebsdauer pro Tag, die Anzahl der Starts, mögliche Überlastfälle und das Massenträgheitsverhältnis zwischen Motor und Last. Auch die Umgebung beeinflusst die Auslegung deutlich. Staub, Feuchtigkeit, Reinigungsvorgaben, Temperaturschwankungen oder korrosive Medien wirken direkt auf Dichtungen, Schmierung und Gehäuseausführung.
Förderanlagen werden zudem häufig nicht im Idealbetrieb gefahren. Anbackungen, schiefe Bandbeladung, kurzfristige Blockaden oder ungleichmässige Beschickung sind im Alltag keine Ausnahme. Genau hier trennt sich eine formal passende von einer betriebssicheren Getriebelösung.
Lastfall statt Nennpunkt betrachten
Wer ein Aufsteckgetriebe nur auf Basis eines stationären Betriebspunkts auswählt, unterschätzt meist die realen Beanspruchungen. In vielen Anwendungen sind Anfahrmomente, Taktbetrieb oder sporadische Spitzenlasten kritischer als die Dauerlast. Bei Förderanlagen mit hoher Massenträgheit kann auch die thermische Belastung relevant werden, obwohl die nominelle Leistung zunächst unauffällig erscheint.
Für eine belastbare Auslegung sollten deshalb Fördergut, Förderleistung, Trommel- oder Wellengeometrie, Startart und Schaltspiel gemeinsam bewertet werden. Erst daraus ergibt sich, ob eine Standardausführung genügt oder ob Reserven bei Verzahnung, Lagerung oder Abstützung erforderlich sind.
Wichtige Auslegungspunkte bei Aufsteckgetrieben für Förderanlagen
Die Passung zwischen Getriebe und Abtriebswelle ist ein zentraler Punkt. Wellenmass, Toleranzen, Oberflächengüte und die Art der Drehmomentübertragung müssen zusammenpassen. Keilverbindungen sind verbreitet, je nach Anwendung kommen aber auch andere Anschlusskonzepte in Frage. Entscheidend ist, dass Montagefreundlichkeit und Drehmomentsicherheit nicht gegeneinander ausgespielt werden.
Ebenso wichtig ist die Drehmomentabstützung. Sie nimmt die Reaktionskräfte des Getriebes auf und beeinflusst Schwingungsverhalten, Lebensdauer und Einbaukomfort. Eine konstruktiv saubere Abstützung verhindert unzulässige Zusatzbelastungen auf Welle und Lagerstellen. Gerade bei nachträglichen Umbauten an bestehenden Förderern wird dieser Punkt häufig unterschätzt.
Bei der Übersetzung geht es nicht nur darum, die gewünschte Fördergeschwindigkeit zu erreichen. Die Übersetzung bestimmt auch, wie feinfühlig die Anlage anläuft, wie gross die Drehmomentreserve ausfällt und wie sich der Wirkungsgrad im Arbeitspunkt verhält. In Kombination mit einem Frequenzumrichter lassen sich viele Anwendungen sehr präzise betreiben. Trotzdem ersetzt die Regelbarkeit des Motors keine korrekte mechanische Grundauslegung.
Lagerung, Abdichtung und Schmierung
Förderanlagen laufen oft über lange Zeiträume mit hoher Verfügbarkeit. Entsprechend wichtig sind Lagerkonzept, Dichtungssystem und Schmierung. In staubigen Umgebungen oder bei Aussenaufstellung müssen Dichtungen dauerhaft schützen, ohne unnötige Reibung oder Wärmeentwicklung zu erzeugen. Bei hohen radialen Belastungen auf der Abtriebsseite ist die Lagerdimensionierung besonders kritisch.
Auch die Schmierstoffwahl sollte an den realen Betrieb angepasst sein. Tiefe Temperaturen, hohe Umgebungshitze oder Lebensmittelumgebungen stellen unterschiedliche Anforderungen. Wer hier nur die Standardbefüllung übernimmt, riskiert verkürzte Standzeiten oder erhöhte Wartungsintervalle.
Typische Anwendungen und ihre Unterschiede
Bandförderer stellen oft die klassischen Einsatzfälle dar. Hier sind gleichmässiger Lauf, gutes Anfahrverhalten und wirtschaftliche Integration gefragt. Je nach Bandlänge, Trommeldurchmesser und Beladungszustand variiert der Drehmomentbedarf jedoch erheblich. Besonders bei langen Förderstrecken oder steilen Steigungen lohnt eine genaue Betrachtung des Lastverlaufs.
Bei Kettenförderern liegen die Anforderungen häufig höher. Stoßbelastungen, Pulsationen und wechselnde Materialzustände können hohe Spitzenmomente erzeugen. Das spricht oft für eine Auslegung mit deutlicher Reserve und erhöhter Aufmerksamkeit bei Abstützung und Wellenanbindung.
Schneckenförderer wirken auf den ersten Blick unkompliziert, können aber bei ungünstigem Materialverhalten oder Verstopfungen sehr anspruchsvoll sein. Hier ist die Blockierlast ein realistischer Auslegungsfall und nicht nur ein theoretischer Sonderzustand. Ähnliches gilt für Becherwerke, bei denen Anfahrzustände und Sicherheitsaspekte stark in den Vordergrund rücken.
Wo Standard endet und Anpassung beginnt
Nicht jede Förderanlage braucht ein kundenspezifisches Getriebe. Standardisierte Aufsteckgetriebe decken viele Anwendungen wirtschaftlich ab, wenn Drehmomentbereich, Wellenanschluss, Einbaulage und Umgebungsbedingungen im üblichen Rahmen bleiben. In der Praxis verschieben sich diese Grenzen aber schnell.
Sobald besondere Wellendurchmesser, eingeschränkte Einbauräume, erhöhte Korrosionsanforderungen oder aussergewöhnliche Lastprofile vorliegen, wird die projektspezifische Konfiguration sinnvoll. Das kann die Auswahl einer anderen Lagerausführung betreffen, eine modifizierte Abdichtung, eine besondere Beschichtung oder die Abstimmung mit Motor, Bremse und Rücklaufsperre.
Genau an dieser Stelle ist technische Beratung mehr als Produktauswahl. Ein spezialisierter Partner wie Hans Meier AG bewertet nicht nur Katalogdaten, sondern die komplette Antriebssituation - von der mechanischen Schnittstelle bis zum realen Betriebsfall.
Häufige Fehler bei der Auswahl
Ein typischer Fehler ist die zu knappe Drehmomentreserve. Was auf dem Papier effizient wirkt, führt im Betrieb oft zu thermischer Überlastung oder verkürzter Lebensdauer. Ebenso kritisch ist eine unzureichend definierte Wellenverbindung. Wenn Toleranzen, Passfedernut und Montagezustand nicht sauber abgestimmt sind, entstehen Spiel, Verschleiss oder im Extremfall Schäden an Welle und Nabe.
Auch die Einbaulage wird regelmässig unterschätzt. Je nach Orientierung des Getriebes ändern sich Schmierbedingungen und Anforderungen an Entlüftung oder Dichtung. Wird das nicht berücksichtigt, sind Leckage oder Mangelschmierung absehbar. Bei Förderanlagen im Aussenbereich kommt zusätzlich hinzu, dass Temperaturwechsel und Feuchtigkeit den Betrieb stärker beeinflussen als in einer trockenen Halle.
Schliesslich wird oft die Systembetrachtung vernachlässigt. Ein gutes Aufsteckgetriebe löst nicht automatisch Probleme, die aus falscher Trommelgrösse, unpassender Motorcharakteristik oder mangelhafter Abstützung resultieren. Förderantriebe müssen als Gesamtsystem betrachtet werden.
So entsteht eine belastbare Lösung
Eine saubere Auslegung beginnt mit wenigen, aber entscheidenden Daten: Förderart, Material, Fördermenge, gewünschte Geschwindigkeit, Betriebsprofil, Startbedingungen, Einbaulage und verfügbarem Bauraum. Danach folgen Wellen- und Schnittstellendaten, Umgebungsbedingungen sowie Anforderungen an Wartung und Verfügbarkeit.
Auf dieser Basis lässt sich beurteilen, welche Baugrösse, Übersetzung und Ausführung wirtschaftlich und technisch sinnvoll sind. Nicht immer ist die kleinste Lösung die beste. Ebenso ist die grösste Reserve nicht automatisch wirtschaftlich. Ziel ist eine Auslegung, die den realen Betrieb zuverlässig abbildet, ohne die Anlage unnötig zu überdimensionieren.
Wer Aufsteckgetriebe für Förderanlagen beschafft, sollte daher nicht nur nach Drehmoment und Preis vergleichen. Relevant sind Standzeit, Montagefreundlichkeit, Anpassbarkeit und die Frage, wie gut sich das Getriebe in die konkrete Förderaufgabe einfügt. Gerade bei industriellen Anwendungen mit hoher Verfügbarkeitspflicht zahlt sich diese technische Sorgfalt direkt aus.
Am Ende entscheidet selten ein einzelner Kennwert, sondern die Qualität der gesamten Auslegung. Wenn Lastprofil, Schnittstellen und Umgebungsbedingungen sauber zusammengeführt werden, entsteht aus einem Getriebe eine belastbare Antriebslösung für den Dauerbetrieb.

Copyright © April 2026 by hans meier ag
- Flanschgetriebe für Maschinenbau richtig wählen
-
Flanschgetriebe für Maschinenbau richtig wählen
Wenn ein Antrieb im Maschinenbau nicht an der Leistung scheitert, dann oft an der Schnittstelle. Genau hier spielen Flanschgetriebe für Maschinenbau ihre Stärke aus: Sie verbinden hohe Drehmomente, definierte Einbaulagen und klare Anschlussverhältnisse in einer Bauform, die sich konstruktiv sauber in Maschinen und Anlagen integrieren lässt. Für Konstruktion, Einkauf und Instandhaltung zählt dabei nicht nur das Getriebe selbst, sondern das Zusammenspiel aus Lastfall, Bauraum, Wellenanbindung und Betriebsbedingungen.
Wo Flanschgetriebe im Maschinenbau sinnvoll sind
Flanschgetriebe kommen überall dort zum Einsatz, wo Antriebe lastgerecht, kompakt und mit eindeutiger mechanischer Schnittstelle eingebaut werden müssen. Typische Anwendungen sind Fördertechnik, Rührwerke, Dosiersysteme, Extruder-Nebenaggregate, Positionierachsen, Winden, mobile Maschinen sowie zahlreiche Sondermaschinen. Der Flansch erleichtert die definierte Anbindung an Maschinenrahmen, Trommeln, Abtriebsstrukturen oder kundenspezifische Gehäuse.
Im Unterschied zu rein wellenmontierten Lösungen steht bei dieser Bauform die feste, reproduzierbare Anbindung im Vordergrund. Das ist besonders relevant, wenn hohe Querkräfte, wechselnde Lasten oder enge Toleranzvorgaben auftreten. Auch bei beengten Einbauräumen ist ein Flanschgetriebe oft die bessere Wahl, weil sich die Kraftübertragung und Gehäuseintegration präziser planen lassen.
Flanschgetriebe für Maschinenbau technisch eingeordnet
Ein Flanschgetriebe ist zunächst kein einzelner Getriebetyp, sondern eine Bauform mit definierter Anschlussgeometrie. Es kann als Planetengetriebe, Stirnradgetriebe oder in anderen Ausführungen aufgebaut sein. Entscheidend ist, dass Ein- oder Abtrieb über einen Flansch an die Maschine angebunden werden.
Für den Maschinenbau ist diese Unterscheidung wichtig, weil die Auswahl nicht allein nach Übersetzung oder Nenndrehmoment erfolgen sollte. Die eigentliche Auslegung beginnt bei der Anwendung. Wird ein hoher Verdichtungsdruck gefahren, treten häufige Lastwechsel auf, gibt es Not-Halt-Szenarien, ist eine präzise Positionierung gefordert oder steht eher ein ruhiger Dauerbetrieb im Vordergrund? Die Antworten darauf beeinflussen Baugröße, Lagerung, Sicherheitsfaktoren und die Wahl der Schnittstelle deutlich.
Typische Konstruktionsvorteile
Flanschgetriebe bieten eine klar definierte Montagefläche und damit eine hohe Wiederholgenauigkeit bei Einbau und Austausch. Das reduziert Risiken bei der Ausrichtung und vereinfacht die konstruktive Integration in Serienmaschinen. Zusätzlich lassen sich Drehmomente über den Flansch kontrolliert in die umgebende Struktur einleiten, was bei schweren Lastfällen ein zentraler Vorteil ist.
Bei Anwendungen mit begrenztem axialem oder radialem Bauraum kann die Flanschbauform zudem helfen, Adapterplatten, Zwischenstücke oder aufwendige Halterungen zu vermeiden. Das spart nicht automatisch Kosten, aber es reduziert Komplexität. Genau das ist in vielen Projekten der eigentliche wirtschaftliche Hebel.
Grenzen der Bauform
Nicht jede Anwendung profitiert automatisch von einem Flanschgetriebe. Wenn beispielsweise eine einfache, platzunkritische Wellenmontage ausreicht, kann eine alternative Bauform konstruktiv schlanker sein. Auch bei sehr speziellen Lastbildern ist zu prüfen, ob der Flansch primär als Befestigung dient oder ob zusätzliche Lager- und Strukturaufgaben übernommen werden. Wird Letzteres unterschätzt, entstehen im Betrieb oft Probleme durch unzulässige Biegemomente oder Überlast an der Abtriebsseite.
Welche Auswahlkriterien wirklich zählen
Bei der Spezifikation eines Flanschgetriebes werden in der Praxis noch immer zu oft nur Drehzahl, Übersetzung und Nennmoment abgefragt. Für belastbare Ergebnisse reicht das nicht. Die entscheidenden Punkte liegen tiefer.
Drehmoment ist nur der Anfang
Das erforderliche Drehmoment muss aus dem realen Lastfall abgeleitet werden, nicht aus einem theoretischen Mittelwert. Anlaufmomente, Stoßbelastungen, Bremsvorgänge und kurzzeitige Spitzen können das Getriebe deutlich stärker beanspruchen als der stationäre Betrieb. Gerade bei Förderanlagen, Rührwerken oder Winden ist der Spitzenlastanteil häufig auslegungsrelevant.
Ebenso wichtig ist der Lastkollektivansatz. Ein Getriebe, das im Dauerbetrieb bei konstantem Moment zuverlässig arbeitet, ist nicht automatisch für einen hochdynamischen Taktbetrieb geeignet. Die Sicherheitsreserven müssen zur realen Beanspruchung passen.
Lagerung und äußere Kräfte
Ein häufiger Auslegungsfehler besteht darin, radiale und axiale Kräfte auf die Abtriebsseite zu unterschätzen. Bei Kettenrädern, Ritzeln, Trommeln oder exzentrischen Anbindungen entstehen zusätzliche Lasten, die nicht allein über das Nennmoment beschrieben werden. Hier entscheidet die Lagerauslegung oft über Standzeit und Betriebssicherheit.
Wenn die Maschine hohe Querkräfte einleitet, kann eine verstärkte Lagerung oder eine geänderte Schnittstellenlösung erforderlich sein. In manchen Fällen ist auch eine externe Lagerung der Abtriebswelle sinnvoller als die vollständige Lastaufnahme durch das Getriebe.
Schnittstellen und Toleranzen
Flanschbild, Zentrierung, Passungen, Schraubenanordnung und Antriebsanbindung müssen früh definiert werden. Bereits kleine Abweichungen bei Zentriermaßen oder Lochbildern können im Projektverlauf zu unnötigen Adaptionen führen. Das gilt besonders bei Serienmaschinen, bei denen Wiederholgenauigkeit und Montagezeit direkt in die Herstellkosten einfließen.
Auch die Verbindung zum Motor verdient Aufmerksamkeit. Motorflansch, Kupplungsauslegung, Massenträgheit und zulässige Eingangsdrehzahlen müssen zusammen betrachtet werden. Eine rechnerisch passende Kombination ist nicht automatisch betriebssicher, wenn Schwingungen oder thermische Lasten im realen Einsatz nicht berücksichtigt sind.
Flanschgetriebe für Maschinenbau nach Anwendung auslegen
Je nach Maschine verschieben sich die Prioritäten deutlich. In Positionier- und Handhabungssystemen stehen Spielfreiheit, Torsionssteifigkeit und Wiederholgenauigkeit im Vordergrund. In Förder- und Verfahrenstechnik zählen eher Lebensdauer, thermische Reserven und Belastbarkeit unter Dauerlast. Bei mobilen Anwendungen kommen Schmutz, Vibrationen, wechselnde Lastzustände und eingeschränkte Einbauräume hinzu.
Deshalb ist eine anwendungsbezogene Auslegung meist sinnvoller als die Suche nach einem möglichst universellen Standardgetriebe. Standardisierung kann Beschaffung und Wartung vereinfachen, führt aber nicht immer zur technisch besten Lösung. Besonders im oberen Drehmomentbereich oder bei Sondermaschinen lohnt sich die kundenspezifische Konfiguration fast immer.
Umgebungsbedingungen nicht nachgelagert behandeln
Temperatur, Staub, Feuchtigkeit, Reinigungsmedien, Korrosionsanforderungen und Einbaulage beeinflussen Dichtungskonzept, Schmierung und Werkstoffwahl. Diese Punkte werden oft erst kurz vor Projektabschluss konkretisiert. Dann ist es für sinnvolle Anpassungen meist zu spät oder nur noch mit Zusatzaufwand möglich.
Ein Flanschgetriebe für den Maschinenbau in einer trockenen Produktionsumgebung wird anders ausgelegt als ein Antrieb für Außenanwendungen, maritime Bedingungen oder stark verschmutzte Verfahrensanlagen. Das betrifft nicht nur die Schutzmaßnahmen, sondern auch Wartungsintervalle und die Verfügbarkeit im Feld.
Wirtschaftlichkeit entsteht durch passende Auslegung
Das günstigste Getriebe auf dem Papier ist selten die wirtschaftlichste Lösung im Betrieb. Wenn Adapter, Sonderhalterungen, Nacharbeiten an der Schnittstelle oder wiederkehrende Lagerprobleme hinzukommen, wird ein vermeintlicher Preisvorteil schnell aufgezehrt. Umgekehrt ist eine überdimensionierte Auslegung ebenfalls nicht ideal, weil sie Bauraum, Gewicht und Kosten unnötig erhöht.
Im industriellen Alltag zählt deshalb die technisch saubere Mitte. Das bedeutet: ausreichend Reserven für den realen Betrieb, aber keine pauschale Überdimensionierung. Wer Lastfälle sauber beschreibt und die mechanischen Randbedingungen früh klärt, spart meist mehr Zeit und Kosten als durch spätere Preisverhandlungen auf Komponentenebene.
Was in der Projektpraxis oft vergessen wird
Viele Probleme entstehen nicht im Auslegungsblatt, sondern an den Übergängen zwischen Konstruktion, Einkauf und Montage. Ein Flanschgetriebe wird spezifiziert, aber das endgültige Gegenflanschmaß ändert sich noch. Die Trommelgeometrie wächst, ohne die Lagerkräfte neu zu bewerten. Oder der Motor wird kurz vor Serienfreigabe gewechselt, wodurch Trägheitsverhältnis und Eingangsschnittstelle nicht mehr passen.
Gerade bei anspruchsvollen Antrieben lohnt es sich, das Getriebe nicht isoliert als Einzelkomponente zu betrachten, sondern als Teil des gesamten Antriebsstrangs. Dazu gehören Motor, Kupplung, Bremse, Lagerung, Struktur und reale Betriebslasten. Hans Meier AG arbeitet genau in diesem Verständnis: nicht nur komponentenbezogen, sondern an der technischen Gesamtlösung orientiert.
Wann eine Sonderlösung sinnvoll ist
Sobald Standardflansche, Standardwellen oder Standardübersetzungen zu konstruktiven Kompromissen führen, sollte eine Sonderausführung geprüft werden. Das betrifft etwa abweichende Flanschbilder, verstärkte Lagerungen, spezielle Abtriebsgeometrien, geänderte Übersetzungsstufen oder Anpassungen an extreme Umgebungsbedingungen.
Eine Sonderlösung ist nicht in jedem Fall notwendig. Sie ist dann sinnvoll, wenn sie Montage vereinfacht, Standzeit erhöht oder Folgekosten senkt. Im Maschinenbau ist genau das häufig der Fall, weil die Einbausituation selten ideal und der Lastfall selten wirklich standardisiert ist.
Wer Flanschgetriebe für Maschinenbau beschafft oder auslegt, sollte daher weniger nach dem schnell verfügbaren Katalogeintrag suchen und stärker nach der technisch passenden Bauform. Das spart später Diskussionen in der Inbetriebnahme und schafft eine Grundlage, auf die sich Konstruktion, Einkauf und Betrieb verlassen können.

Copyright © April 2026 by hans meier ag
- Hochdrehmoment Getriebe
-
Hochdrehmoment Getriebe kaufen mit System
Wenn Sie ein hochdrehmoment getriebe kaufen, entscheiden nicht Katalogwerte über die Eignung, sondern Lastkollektiv, Einbaulage, Schnittstellen und reale Betriebsbedingungen. Gerade bei hohen Drehmomenten zeigen sich Auslegungsfehler nicht im Datenblatt, sondern erst unter Last - mit erhöhtem Verschleiss, Temperaturproblemen oder vorzeitigem Lagerausfall.
Für Maschinenbauer, OEMs und Instandhalter ist die Beschaffung deshalb selten ein reiner Preisvergleich. Ein Hochdrehmoment-Getriebe muss das geforderte Drehmoment dauerhaft übertragen, in den verfügbaren Bauraum passen und mechanisch wie thermisch zur Anwendung passen. Wer diese Punkte früh sauber definiert, verkürzt nicht nur die Auswahl, sondern reduziert auch Risiken im Betrieb.
Hochdrehmoment Getriebe kaufen - was vor der Auswahl geklärt sein muss
Die erste Frage lautet nicht, welches Getriebe verfügbar ist, sondern welche Last tatsächlich anliegt. Entscheidend sind Nenndrehmoment, Spitzendrehmoment, Lastwechsel, Schockbelastungen und die geforderte Lebensdauer. In Anwendungen wie Winden, Extrudern, Fahrantrieben, Mischern oder schweren Fördersystemen reicht der Blick auf einen einzelnen Maximalwert nicht aus.
Ebenso relevant ist die Antriebsseite. Motordaten, Drehzahlbereich, Anfahrverhalten und vorhandene Reserve beeinflussen, welche Übersetzung sinnvoll ist und ob ein Planetengetriebe, Flanschgetriebe oder eine kundenspezifische Lösung die bessere Wahl darstellt. Bei hohen Trägheitsmomenten oder häufigem Reversierbetrieb verschiebt sich die Auslegung deutlich gegenüber einem konstant laufenden Aggregat.
Auch die Abtriebsseite muss präzise beschrieben werden. Radiale und axiale Kräfte, Lagerabstände, Hohlwelle oder Vollwelle, Flanschbild, Passfedernut oder Schrumpfscheibe - diese Details entscheiden darüber, ob ein Getriebe im Feld stabil arbeitet oder nur geometrisch montierbar ist. Gerade bei Hochdrehmoment-Anwendungen sind Schnittstellen selten Nebensache.
Welche Getriebebauart für hohe Drehmomente sinnvoll ist
Planetengetriebe sind im Hochdrehmomentbereich häufig die erste Wahl, wenn hohe Leistungsdichte, kompakter Bauraum und gute Lastverteilung gefordert sind. Durch die Lastaufteilung auf mehrere Planeten lassen sich sehr hohe Drehmomente in vergleichsweise kompakter Bauform realisieren. Das ist besonders interessant bei mobilen Maschinen, Seilwinden, Fahrantrieben und industriellen Sondermaschinen.
Flanschgetriebe eignen sich, wenn definierte Einbausituationen, hohe Struktursteifigkeit und eine klare Anbindung an Maschinenrahmen oder Gehäuse gefragt sind. Aufsteckgetriebe sind dann vorteilhaft, wenn das Drehmoment direkt auf eine Welle eingebracht werden soll und die Montage einfach sowie servicefreundlich bleiben muss.
Für Extruder, grosse Rührwerke oder kontinuierlich hoch belastete Prozessanlagen gelten nochmals andere Schwerpunkte. Dort stehen thermische Belastbarkeit, Lagerkonzept, axiale Tragfähigkeit und die sichere Aufnahme prozessbedingter Dauerlasten stärker im Vordergrund als eine möglichst kompakte Baugrösse. Die richtige Bauart ergibt sich daher immer aus dem Zusammenspiel von Lastprofil, Einbausituation und Betriebsart.
Drehmoment ist nicht gleich Drehmoment
In der Praxis werden Nenn-, Spitzen- und Beschleunigungsdrehmoment häufig vermischt. Das führt regelmässig zu Über- oder Unterdimensionierungen. Ein Getriebe, das ein hohes Spitzendrehmoment kurzzeitig aufnehmen kann, ist nicht automatisch für eine dauerhaft hohe Betriebsbelastung ausgelegt.
Für eine belastbare Auswahl müssen deshalb Einschaltdauer, Start-Stopp-Zyklen, Reversierbetrieb und mögliche Stosslasten bekannt sein. Hinzu kommt der Sicherheitsfaktor, der nicht pauschal, sondern anwendungsspezifisch festgelegt werden sollte. Eine Winde mit wechselnden Lastspitzen stellt andere Anforderungen als ein langsam laufender Mischer mit nahezu konstantem Drehmoment.
Hochdrehmoment-Getriebe kaufen heisst auch Schnittstellen prüfen
Viele Projekte scheitern nicht an der Getriebestufe selbst, sondern an den Anschlüssen. Wenn Motoradapter, Abtriebsflansch, Wellengeometrie oder Lageranbindung nicht exakt abgestimmt sind, entstehen unnötige Zusatzkonstruktionen oder betriebliche Schwachstellen. Im Hochdrehmomentbereich potenzieren sich solche Abweichungen.
Wichtig ist deshalb, die komplette Einbausituation früh mit einzubeziehen. Dazu gehören vorhandene Motortypen, Befestigungspunkte, zulässige Biegemomente, Platzverhältnisse für Service und Montage sowie die Frage, ob Bremsen, Kupplungen oder zusätzliche Sensorik integriert werden müssen. In vielen Fällen ist nicht das stärkste, sondern das am saubersten integrierbare Getriebe die wirtschaftlich beste Lösung.
Auch die Schmierung verdient mehr Aufmerksamkeit, als sie in frühen Projektphasen oft erhält. Öltyp, Ölmenge, Einbaulage, Kühlung und Wartungszugänglichkeit wirken sich direkt auf Lebensdauer und Temperaturverhalten aus. Bei hohen Dauerlasten oder ungünstigen Umgebungstemperaturen kann das den Unterschied zwischen stabilem Betrieb und thermischer Grenzsituation ausmachen.
Umgebung und Betrieb beeinflussen die Auslegung
Staub, Feuchtigkeit, chemische Medien, tiefe Temperaturen oder stark schwankende Lasten verändern die Anforderungen an Dichtung, Werkstoffwahl und Oberflächenschutz. In stationären Industrieanlagen ist das oft planbar. In mobilen Anwendungen oder im Aussenbereich müssen Getriebe jedoch deutlich mehr betriebliche Varianz abfangen.
Hinzu kommen dynamische Einflüsse wie Not-Halt, Lastabwurf oder wechselnde Drehrichtungen. Solche Betriebszustände sind in Standardspezifikationen oft nur unvollständig abgebildet. Wer sie nicht sauber benennt, riskiert eine Lösung, die im Normalbetrieb funktioniert, aber bei Sonderzuständen an die Grenze kommt.
Typische Fehler beim Kauf
Der häufigste Fehler ist die Auslegung ausschliesslich nach maximalem Drehmoment und Übersetzung. Damit fehlen zentrale Faktoren wie Lagerkräfte, Lebensdauerziel, Wärmehaushalt und Schnittstellengeometrie. Das Ergebnis ist oft ein formal passendes, betrieblich aber kritisches Getriebe.
Ebenfalls problematisch ist die Annahme, dass ein grösseres Getriebe automatisch die sichere Lösung sei. Überdimensionierung erhöht Gewicht, Bauraum und Kosten. In mobilen Maschinen verschlechtert sie unter Umständen sogar das Gesamtsystem. Zudem können zu grosse Massenträgheiten das dynamische Verhalten negativ beeinflussen.
Ein weiterer Fehler liegt in unklaren Lastannahmen. Wenn Sicherheitsfaktoren fehlende Daten ersetzen sollen, wird die Auslegung unscharf. Besser ist es, Lastfälle zu strukturieren: Normalbetrieb, Anfahrfall, Spitzenlast, Notbetrieb und Servicefall. Erst dann lässt sich die Getriebeauswahl technisch belastbar absichern.
Welche Angaben eine Anfrage sinnvoll machen
Je präziser die technische Anfrage, desto schneller lässt sich eine geeignete Lösung eingrenzen. Dazu gehören das geforderte Abtriebsdrehmoment, die gewünschte Übersetzung, Drehzahlen an Ein- und Abtrieb, Betriebsdauer pro Tag und die Art der Belastung. Auch die Information, ob es sich um Neuaufbau, Retrofit oder Ersatz für ein bestehendes Aggregat handelt, ist relevant.
Zusätzlich sollten Einbaulage, verfügbare Zeichnungen, Anschlussmasse, Wellen- oder Flanschdaten sowie Angaben zu Umgebung und Schmierung vorliegen. Bei Sonderanwendungen helfen Lastkollektive, Einsatzprofile oder bestehende Schadensbilder besonders weiter. Technische Beschaffung wird deutlich effizienter, wenn nicht nur das Produkt, sondern die Anwendung beschrieben wird.
Gerade im Schweizer Industriebereich mit hohen Anforderungen an Verfügbarkeit und Passgenauigkeit lohnt sich diese Vorarbeit. Sie spart Rückfragen, reduziert Projektrisiken und verbessert die Vergleichbarkeit von Angeboten. Hans Meier AG begleitet solche Auslegungen praxisnah, insbesondere wenn hohe Drehmomente mit spezifischen Einbausituationen und kundenspezifischen Schnittstellen zusammenkommen.
Wirtschaftlichkeit entsteht in der Auslegung
Beim Kauf eines Hochdrehmoment-Getriebes ist der Anschaffungspreis nur ein Teil der Rechnung. Stillstandskosten, Montageaufwand, Wartungsintervalle und die Verfügbarkeit von Ersatzteilen beeinflussen die Gesamtkosten oft stärker als die Erstinvestition. Das gilt besonders bei produktionskritischen Anlagen.
Deshalb sollte die Auswahl nicht nur auf Drehmomentreserven, sondern auch auf Betriebssicherheit und Wartbarkeit ausgerichtet sein. Ein sauber ausgelegtes Getriebe mit passender Lagerung, geeigneter Abdichtung und klar definierter Schmierung arbeitet im Feld berechenbarer. Das reduziert ungeplante Eingriffe und vereinfacht die Instandhaltung.
Für OEMs kommt ein weiterer Punkt hinzu: Standardisierung. Wenn sich ähnliche Anwendungen auf eine technisch saubere Plattform bringen lassen, sinken Engineering-Aufwand und Variantenvielfalt. Gleichzeitig muss genug Flexibilität bleiben, um unterschiedliche Lastfälle und Einbausituationen abzudecken. Genau an dieser Stelle zeigt sich der Wert einer anwendungsbezogenen Auslegung gegenüber einem reinen Katalogkauf.
Wer ein Hochdrehmoment-Getriebe beschafft, sollte daher nicht nur nach Grösse und Preis fragen, sondern nach der mechanisch und betrieblich passenden Lösung. Je früher Lastprofil, Schnittstellen und Umgebungsbedingungen klar sind, desto verlässlicher wird das Ergebnis - im Projekt und im späteren Betrieb.
Copyright © April 2026 by hans meier ag - Maßgeschneiderte Antriebssysteme Industrie
-
Maßgeschneiderte Antriebssysteme Industrie
Wer in der Konstruktion oder Beschaffung industrielle Antriebe auslegt, kennt das Muster: Die Maschine ist definiert, der Bauraum knapp, die Lastspitzen real und der Standardantrieb passt nur auf dem Papier. Genau hier werden maßgeschneiderte Antriebssysteme für die Industrie relevant. Nicht als Sonderwunsch, sondern als technische Notwendigkeit, wenn Drehmoment, Übersetzung, Einbaulage, Schnittstellen und Betriebsbedingungen zusammenpassen müssen.
Wann maßgeschneiderte Antriebssysteme in der Industrie sinnvoll sind
Ein Standardgetriebe ist wirtschaftlich, solange die Anwendung innerhalb üblicher Parameter liegt. In vielen industriellen Projekten ist das jedoch nicht der Fall. Extruder, Förderanlagen, Fahrantriebe, Winden, Rührwerke oder Sondermaschinen stellen sehr unterschiedliche Anforderungen an Steifigkeit, thermische Reserve, Lagerung, Wellenausführung und Lebensdauer.
Entscheidend ist dabei nicht nur die Nennleistung. Oft sind es die Randbedingungen, die über die Eignung entscheiden: hohe radiale oder axiale Kräfte, wechselnde Lastkollektive, kurze Taktzeiten, Schockbelastungen, tiefe Drehzahlen bei hohem Moment oder eine klar vorgegebene Einbausituation. Wenn ein Antrieb unter solchen Bedingungen dauerhaft funktionieren soll, reicht die Auswahl nach Katalogdaten meist nicht aus.
Maßgeschneiderte Antriebssysteme Industrie bedeutet deshalb vor allem technische Abstimmung. Nicht jedes Projekt erfordert eine komplette Neuentwicklung. Häufig genügt eine gezielte Konfiguration aus bestehender Getriebebaureihe, passender Kupplung, Motoranbindung, Flanschbild, Wellengeometrie und optionalen Hydraulik- oder Achskomponenten. Der Unterschied liegt in der Auslegungstiefe.
Was bei der Auslegung wirklich zählt
Die Kernfrage lautet nicht, welches Getriebe theoretisch passt, sondern welches System unter realen Betriebsbedingungen dauerhaft tragfähig bleibt. Dazu müssen mehrere Ebenen zusammen betrachtet werden.
Drehmoment ist nur der Anfang
In vielen Lastenheften steht zunächst das erforderliche Abtriebsdrehmoment. Für die Auswahl ist das notwendig, aber selten ausreichend. Relevant sind zusätzlich Anfahrmomente, Lastwechsel, Spitzenmomente und die Häufigkeit solcher Belastungen. Ein Antrieb für kontinuierlichen Förderbetrieb wird anders bewertet als ein Antrieb für intermittierende Bewegungen mit häufigem Reversieren.
Gerade bei hohen Sicherheitsanforderungen oder stark schwankenden Lastprofilen kann eine rein statische Betrachtung zu knapp ausfallen. Dann ist das Lastkollektiv wichtiger als der reine Maximalwert.
Übersetzung, Drehzahl und Wirkungsgrad müssen zusammenpassen
Die gewünschte Ausgangsdrehzahl bestimmt die Übersetzung, doch damit ist die Aufgabe noch nicht gelöst. Mehrstufige Getriebe, Planetengetriebe oder kombinierte Konzepte bringen unterschiedliche Wirkungsgrade, Baugrössen und Trägheiten mit sich. Für Anwendungen mit präziser Taktung oder dynamischem Fahrverhalten spielt das eine zentrale Rolle.
Es gibt keinen pauschal besten Getriebetyp. Planetengetriebe sind kompakt und drehmomentstark, Flanschgetriebe bieten klare Integrationsvorteile, Aufsteckgetriebe erleichtern bestimmte Einbausituationen, und bei extremen Momenten oder speziellen Achslasten kommen andere Konzepte in den Vordergrund. Die richtige Wahl hängt vom Gesamtsystem ab.
Bauraum und Schnittstellen sind oft der limitierende Faktor
In der Praxis scheitern viele Standardlösungen nicht an der Leistung, sondern an der Geometrie. Flanschbilder, Wellenenden, Hohlwellen, Schrumpfscheiben, Lagerabstände oder vorhandene Maschinenstrukturen setzen enge Grenzen. Besonders bei Retrofit-Projekten ist die mechanische Schnittstelle häufig entscheidender als die reine Getriebegrösse.
Eine massgeschneiderte Lösung schafft hier Spielraum. Das kann ein angepasstes Flanschmass sein, eine spezifische Abtriebswelle, eine andere Dichtungsausführung oder eine geänderte Lagerung für höhere Querkräfte. Solche Anpassungen wirken klein, entscheiden aber oft über Montagefähigkeit und Betriebssicherheit.
Typische Bausteine für maßgeschneiderte Antriebssysteme Industrie
Ein kundenspezifisches Antriebssystem besteht selten nur aus einem Getriebe. Meist entsteht die Lösung aus mehreren technisch aufeinander abgestimmten Komponenten.
Getriebe als tragende Einheit
Je nach Anwendung kommen Planetengetriebe, Flanschgetriebe, Aufsteckgetriebe, Hochdrehmoment-Getriebe, Fahrantriebe, Seilwinden-Getriebe oder Extruder-Getriebe in Betracht. Die Auswahl richtet sich nach Drehmomentbereich, Einbaulage, Lagerkräften, thermischer Belastung und Integrationsgrad.
Extruder-Getriebe etwa müssen hohe axiale Kräfte und dauerhafte thermische Lasten beherrschen. Fahrantriebe benötigen eine andere Gewichtung zwischen Kompaktheit, Wirkungsgrad und Lastaufnahme. Windenantriebe wiederum stellen eigene Anforderungen an Haltefunktionen, Sicherheit und Spitzenbelastung.
Kupplungen als unterschätztes Auslegungselement
Kupplungen werden oft erst spät im Projekt betrachtet, obwohl sie grossen Einfluss auf Schwingungsverhalten, Versatzausgleich und Lastübertragung haben. Eine ungeeignete Kupplung kann Lager überlasten, Schwingungen verstärken oder Wartungsintervalle verkürzen.
Ob torsionssteif, elastisch oder für besondere Ausrichttoleranzen ausgelegt - die Kupplung muss zur Dynamik des Systems passen. Gerade bei frequenzgeregelten Antrieben und wechselnden Lastprofilen ist diese Abstimmung relevant.
Hydraulik-Aggregate und Achssysteme in mobilen Anwendungen
Bei mobilen Maschinen oder hybriden Antriebskonzepten endet die Betrachtung nicht beim Getriebe. Achssysteme, hydraulische Nebenfunktionen und die Integration in bestehende Maschinenarchitekturen beeinflussen die Gesamtlösung direkt. Hier ist eine systemische Sicht notwendig, weil Lastpfade, Einbauraum und Betriebszyklen eng miteinander verknüpft sind.
Wo Standard an Grenzen stösst
Der wirtschaftliche Vorteil eines Standardprodukts ist unbestritten. Trotzdem gibt es klare Einsatzfälle, in denen eine Standardauswahl mittelfristig teurer wird.
Das betrifft zum Beispiel Anwendungen mit hoher thermischer Dauerlast, extremen Anfahrmomenten oder ungünstigen Einbauverhältnissen. Auch bei grossen Stückwerten der Gesamtmaschine ist die Risikobetrachtung eine andere. Wenn ein ungeeigneter Antrieb Stillstände, Folgeschäden oder wiederholte Umbauten verursacht, relativiert sich der anfängliche Preisvorteil schnell.
Hinzu kommt die Verfügbarkeit passender Schnittstellen. Adapterplatten, Sonderwellen und provisorische Zusatzkonstruktionen können zwar kurzfristig helfen, erhöhen aber oft Komplexität, Toleranzketten und Montageaufwand. Eine abgestimmte Antriebslösung ist in solchen Fällen meist der sauberere Weg.
Der Weg zur passgenauen Auslegung
Technisch belastbare Lösungen entstehen früh im Projekt, nicht erst kurz vor der Bestellung. Deshalb ist die Qualität der Eingangsdaten entscheidend. Dazu gehören Lastkollektiv, Betriebsart, Schaltzyklen, Umgebungsbedingungen, Einbaulage, verfügbare Schnittstellen und Anforderungen an Lebensdauer oder Sicherheitsreserven.
Auf dieser Basis lässt sich bewerten, ob eine bestehende Baureihe ausreicht, ob eine spezifische Konfiguration genügt oder ob weitergehende Anpassungen erforderlich sind. Auch die Frage nach Redundanz, Servicezugänglichkeit und Ersatzteilstrategie sollte früh beantwortet werden. Besonders bei OEM-Anwendungen zählt nicht nur die technische Eignung, sondern auch die Reproduzierbarkeit über Serien und Beschaffungszyklen hinweg.
Es lohnt sich ausserdem, den gesamten Lastpfad zu prüfen. Ein grösser dimensioniertes Getriebe allein löst nicht jedes Problem. Wenn Lagerung, Kupplung, Motoranbindung oder Maschinengestell nicht mitgedacht werden, verschiebt sich die Schwachstelle lediglich.
Auswahlkriterien für technische Einkäufer und Konstrukteure
Für Einkäufer ist der Preis nur ein Teil der Bewertung. Im industriellen Alltag zählen ebenso Lieferfähigkeit, technische Dokumentation, Verfügbarkeit von Varianten und die Sicherheit, dass die gelieferte Konfiguration exakt der freigegebenen Auslegung entspricht.
Konstrukteure bewerten stärker nach Integrationsfähigkeit und technischer Reserve. Beide Perspektiven müssen zusammenfinden. Eine gute Antriebslösung ist nicht die theoretisch stärkste, sondern diejenige, die unter realen Bedingungen zuverlässig arbeitet und sich sauber in die Maschine einfügt.
Ein spezialisierter Partner bringt hier einen klaren Vorteil, weil er Produktportfolio und Anwendung zusammen denkt. Genau darin liegt der Unterschied zwischen Komponentenvertrieb und technischer Antriebsauslegung. Auf www.hansmeier-ag.ch steht dieser lösungsorientierte Ansatz im Vordergrund - von kompakten Getrieben bis zu Auslegungen im sehr hohen Drehmomentbereich.
Maßgeschneiderte Antriebssysteme Industrie als Beschaffungsstrategie
In vielen Unternehmen wird Customizing noch als Ausnahme behandelt. Für anspruchsvolle Anwendungen ist es jedoch oft die vernünftigere Beschaffungsstrategie. Nicht, weil jede Maschine eine Sonderlösung braucht, sondern weil Standardisierung dort endet, wo Betriebssicherheit, Lebensdauer und Einbaubedingungen nicht mehr sauber zusammenpassen.
Maßgeschneiderte Antriebssysteme Industrie schaffen technische Klarheit. Sie reduzieren Schnittstellenprobleme, verbessern die Belastbarkeit und verkürzen den Weg von der theoretischen Auswahl zur tatsächlich funktionsfähigen Maschine. Der Aufwand in der Auslegung ist höher als bei einer reinen Katalogentscheidung. Dafür sinkt das Risiko im Betrieb.
Wer Antriebe für anspruchsvolle industrielle oder mobile Anwendungen spezifiziert, sollte deshalb nicht zuerst nach dem nächstliegenden Standard suchen, sondern nach der Lösung, die Lastprofil, Bauraum und Betriebsrealität wirklich abbildet. Genau dort beginnt gute Antriebstechnik.
Copyright © April 2026 by hans meier ag
- Seilbahnen
-
Thema Seilbahnen
Getriebe spielen eine zentrale Rolle im Antriebssystem von Seilbahnen und Sesselbahnen. Sie dienen dazu, die Drehzahl und das Drehmoment zwischen dem Antriebsmotor und der Seilscheibe optimal anzupassen.
Das Getriebe überträgt die gesamte Antriebsleistung auf das Förderseil. Ein Fehler kann im schlimmsten Fall zum Stillstand oder zu gefährlichen Betriebssituationen führen. Spezialisten verstehen die sicherheitsrelevanten Zusammenhänge und können Risiken frühzeitig erkennen.
Getriebespezialisten sind in der Seilbahn- und Sesselbahntechnik unverzichtbar, weil Getriebe zu den kritischsten und technisch anspruchsvollsten Komponenten der gesamten Anlage gehören. Ohne fundiertes Spezialwissen lassen sich deren Betrieb, Wartung und Fehlerdiagnose nicht zuverlässig sicherstellen.
Antriebstechnik nach Maß richtig auslegen
Wenn ein Antrieb im Feld an seine Grenzen gerät, liegt die Ursache selten bei einem einzelnen Bauteil. Meist passt die Kombination aus Drehmoment, Übersetzung, Lagerung, Schnittstellen und Betriebsprofil nicht exakt zur Anwendung. Genau hier beginnt Antriebstechnik nach Maß: nicht als Sonderlösung um jeden Preis, sondern als technisch saubere Auslegung für reale Lastfälle, Einbauräume und Lebensdaueranforderungen.
Was Antriebstechnik nach Maß in der Praxis bedeutet
Im industriellen Alltag ist eine maßgeschneiderte Antriebslösung dann sinnvoll, wenn Standardkomponenten zwar grundsätzlich verfügbar sind, aber die Anwendung nur mit Kompromissen abgedeckt wird. Typisch ist das bei engen Bauräumen, hohen radialen oder axialen Lasten, stark wechselnden Lastkollektiven, speziellen Abtriebsgeometrien oder bei erhöhten Anforderungen an Wirkungsgrad, Positioniergenauigkeit und Verfügbarkeit.
Antriebstechnik nach Maß bedeutet deshalb nicht automatisch eine vollständige Neuentwicklung. In vielen Fällen geht es um die präzise Konfiguration bewährter Komponenten - etwa Planetengetriebe, Flanschgetriebe, Aufsteckgetriebe, Hochdrehmoment-Getriebe, Kupplungen, Hydraulik-Aggregate oder Achssysteme - und deren technische Abstimmung auf die Maschine. Der entscheidende Unterschied liegt in der Auslegungstiefe.
Für Maschinenbauer und OEMs ist das ein wirtschaftlicher Punkt. Ein überdimensionierter Antrieb erhöht Kosten, Masse und Bauraumbedarf. Ein zu knapp ausgelegtes System führt dagegen zu thermischen Problemen, vorzeitigem Verschleiß oder ungeplanten Stillständen. Beides ist in produktiven Anlagen unnötig.
Antriebstechnik nach Maß beginnt mit dem Lastfall
Die wichtigste technische Grundlage ist nicht der Katalogwert, sondern das tatsächliche Betriebsprofil. Nennmoment und Spitzenmoment müssen ebenso berücksichtigt werden wie Taktbetrieb, Reversierbetrieb, Schockbelastungen, Einschalthäufigkeit und Umgebungseinflüsse. Gerade bei Winden, Fahrantrieben, Extrudern oder schweren Förderanwendungen reichen pauschale Sicherheitszuschläge nicht aus.
Ein Getriebe, das im Dauerbetrieb mit konstantem Moment arbeitet, wird anders bewertet als ein Antrieb in einer mobilen Maschine mit häufigen Lastwechseln und wechselnden Drehzahlen. Hinzu kommen Temperatur, Schmierung, Schmutzeintrag, Feuchtigkeit und die Lage des Einbaus. Diese Faktoren beeinflussen Lagerlebensdauer, Dichtkonzept und thermische Reserve direkt.
In der Praxis zeigt sich häufig, dass zwei Anwendungen mit identischem Ausgangsdrehmoment völlig unterschiedliche Antriebslösungen benötigen. Der Unterschied liegt im Lastkollektiv und in der mechanischen Einbindung. Wer nur auf den Spitzenwert schaut, übersieht die eigentliche Beanspruchung.
Welche Parameter früh geklärt sein müssen
Für eine belastbare Auslegung sind einige Angaben unverzichtbar: gewünschte Abtriebsdrehzahl, erforderliches Drehmoment, Lastverlauf über die Zeit, Einschaltdauer, Trägheitsverhältnisse, Einbaulage, verfügbare Schnittstellen und Umgebungsbedingungen. Bei mobilen Anwendungen kommen Themen wie Fahrzyklen, Schräglage, Stossbelastung und die Hydraulikarchitektur hinzu. Bei stationären Anlagen sind häufig Wartungszugang, Geräuschniveau und Energieeffizienz entscheidend.
Fehlen diese Daten, wird aus technischer Auslegung schnell Annahmenmanagement. Das kann in frühen Projektphasen noch akzeptabel sein, sollte aber vor Freigabe zwingend präzisiert werden.
Die Auswahl der Getriebeart folgt der Anwendung, nicht dem Lagerbestand
Planetengetriebe sind dann stark, wenn hohe Leistungsdichte, kompakte Bauweise und grosse Übersetzungen gefragt sind. Sie eignen sich für zahlreiche industrielle und mobile Anwendungen, insbesondere dort, wo hohe Drehmomente auf engem Raum übertragen werden müssen. Flanschgetriebe bieten Vorteile bei definierten Einbauschnittstellen und steifer Anbindung. Aufsteckgetriebe sind interessant, wenn eine direkte Wellenmontage konstruktiv sinnvoll ist.
Bei sehr hohen Lasten, grossen Trommeldurchmessern oder speziellen Abtriebsanforderungen kommen Hochdrehmoment-Getriebe, Seilwinden-Getriebe oder Fahrantriebe ins Spiel. Extruder-Getriebe wiederum folgen eigenen Regeln. Hier stehen neben dem Drehmoment auch axiale Prozesskräfte, thermische Belastung und Dauerbetrieb im Vordergrund.
Es gibt deshalb keine universell beste Lösung. Die passende Getriebeart ergibt sich aus dem Zusammenspiel von Lastfall, Einbausituation, Schnittstellen und Betriebsziel. Wer nur nach Baugrösse oder Preis selektiert, verlagert technische Risiken in die Inbetriebnahme oder in den späteren Betrieb.
Schnittstellen sind oft der kritische Punkt
In vielen Projekten ist nicht die Kernfunktion des Getriebes das Problem, sondern die Peripherie. Passt die Motoranbindung? Ist die Abtriebswelle für die reale Lager- und Lastsituation geeignet? Müssen Sonderflansche, Verzahnungen oder Drehmomentstützen berücksichtigt werden? Ist die Kupplung auf Verlagerungen und Lastspitzen abgestimmt?
Gerade bei Retrofit-Projekten oder bei der Migration älterer Maschinen entscheidet die Schnittstellenqualität über den Erfolg. Ein nominell passendes Getriebe ist noch keine funktionsfähige Lösung, wenn Anpassungen an Wellen, Flanschen, Befestigungen oder Schmierkonzepten fehlen.
Wo Standard aufhört und Konfiguration beginnt
Maßgeschneiderte Antriebstechnik liegt häufig zwischen Standardprodukt und Sonderkonstruktion. Dieser Bereich ist in der Industrie besonders relevant, weil hier mit vertretbarem Aufwand eine hohe technische Passgenauigkeit erreicht wird. Typische Anpassungen betreffen Übersetzungen, Flanschbilder, Wellenenden, Lagerkonzepte, Dichtungen, Korrosionsschutz, Anbauteile oder die Kombination mit Hydraulikmotoren und Kupplungen.
Der Vorteil liegt auf der Hand: Bewährte Plattformen reduzieren Entwicklungsrisiken, während die Konfiguration auf die konkrete Maschine abgestimmt wird. Das verkürzt Projektzeiten gegenüber einer vollständigen Neuentwicklung und schafft dennoch eine Lösung, die deutlich näher an der Anwendung liegt als ein ungeprüft übernommenes Standardaggregat. Natürlich gibt es Grenzen. Wenn extreme Sondergeometrien, ungewöhnliche Lastkollektive oder sehr spezifische Zulassungsvorgaben vorliegen, kann eine echte Sonderlösung notwendig werden. Dann steigen Entwicklungsaufwand, Dokumentationsbedarf und Lieferzeit. Technisch sinnvoll ist daher immer die Frage, wie viel Individualisierung tatsächlich erforderlich ist.
Typische Anwendungsfelder mit hohen Anforderungen
Im Maschinen- und Anlagenbau treten maßgeschneiderte Antriebslösungen besonders häufig in Anwendungen auf, bei denen hohe Momente, begrenzter Bauraum und definierte Schnittstellen zusammenkommen. Dazu gehören Rührwerke, Förderanlagen, Seilwinden, Extrusionssysteme, Fahrwerke, Pumpenantriebe und Sondermaschinen.
Bei Rührwerken wirken oft hohe Biegemomente und prozessbedingte Lastschwankungen. Bei Winden zählen Haltemoment, Sicherheit, Trommelanbindung und dynamische Spitzenlasten. Fahrantriebe müssen neben dem Drehmoment auch Fahrzyklen, Geländeeinflüsse und kompakte Bauformen berücksichtigen. In Extrudern sind axiale Kräfte, thermische Stabilität und Langzeitverhalten entscheidend.
Diese Unterschiede zeigen, weshalb Antriebstechnik nach Maß keine abstrakte Kategorie ist. Sie ist die direkte Antwort auf eine Anwendung, die mit allgemeinen Annahmen nicht ausreichend beschrieben ist.
Wirtschaftlichkeit entsteht durch technische Präzision
Für technische Einkäufer und Konstrukteure zählt nicht nur, ob ein Antrieb funktioniert. Relevant ist, ob er über den gesamten Lebenszyklus wirtschaftlich bleibt. Dazu gehören Anschaffungskosten, Integrationsaufwand, Verfügbarkeit, Wartungsbedarf und Ausfallrisiko.
Ein vermeintlich günstiges Standardgetriebe kann teuer werden, wenn Adapter nötig sind, die Lebensdauer im Lastkollektiv nicht erreicht wird oder es im Betrieb thermisch überfordert ist. Umgekehrt ist eine kundenspezifisch konfigurierte Lösung nicht automatisch teuer, wenn sie Montageaufwand reduziert, die Verfügbarkeit erhöht und ungeplante Stillstände vermeidet.
Deshalb sollte Wirtschaftlichkeit nie isoliert auf den Stückpreis reduziert werden. In vielen Industrieprojekten ist die technisch passendere Lösung über den Einsatzzeitraum klar im Vorteil.
Zusammenarbeit in der Auslegung verkürzt Projektzeit
Je früher die Antriebsauslegung in das Maschinenkonzept einbezogen wird, desto besser lassen sich Zielkonflikte auflösen. Das betrifft etwa den Zielkonflikt zwischen kompakter Bauweise und thermischer Reserve oder zwischen hoher Übersetzung und Wirkungsgrad. Werden solche Punkte erst kurz vor der Beschaffung sichtbar, bleiben oft nur Kompromisse.
Ein spezialisierter Partner kann hier Lastfälle plausibilisieren, geeignete Getriebetypen eingrenzen und auf kritische Schnittstellen hinweisen. Genau darin liegt der praktische Nutzen einer engineering-nahen Beratung. Die technische Diskussion wird früher geführt, und die Auswahl basiert nicht nur auf Katalogdaten, sondern auf dem realen Einsatzprofil.
Für Schweizer Maschinenbauer, OEMs und Instandhaltungsorganisationen ist das besonders relevant, wenn hohe Verfügbarkeit, wiederholbare Qualität und planbare Beschaffung gefordert sind. Hans Meier AG adressiert diesen Bedarf mit einem breiten Spektrum an Getrieben und Antriebskomponenten sowie mit einer Auslegung, die auf Anwendung und Einbausituation fokussiert bleibt.
Worauf es bei der Spezifikation wirklich ankommt
Eine gute Spezifikation beschreibt nicht nur Leistung, sondern Verhalten. Sie definiert, was der Antrieb unter realen Bedingungen leisten muss - inklusive Lastspitzen, Taktung, Umgebung, Lagerbelastung und geforderter Lebensdauer. Erst daraus entsteht eine Auswahl, die im Betrieb trägt.
Wer Antriebstechnik nach Maß beschafft, sollte deshalb nicht bei Nennwerten stehen bleiben. Entscheidender sind die Fragen dahinter: Wie sieht das tatsächliche Lastkollektiv aus? Welche Reserven sind technisch sinnvoll, welche nur teuer? Welche Schnittstellen sind fix, welche können noch optimiert werden? Genau an dieser Stelle trennt sich eine austauschbare Komponente von einer belastbaren Antriebslösung.
Die beste Auslegung ist am Ende nicht die spektakulärste, sondern diejenige, die in der Maschine unauffällig funktioniert - über Jahre, unter Last und ohne konstruktive Nacharbeit.
Copyright © April 2026 by hans meier ag
Mehr...
Diese Informationsquelle wird fortgesetzt unter BLOG...
